Adaptar flyback tv antiguo Hitech

Muchos amigos y colegas me preguntan o comentan que se debe hacer cuando en algunos casos no se encuentran repuestos o estos están descontinuados.
En este post voy a hablar la forma de solucionar algunos de estos casos usando como ejemplo los flyback de los televisores antiguos que algunos lugares todavía se usan.
Espero que algún desubicado no deje un comentario diciendo que estas máquinas son antiguas y que se deben botar… si hay cada gente en este mundo.
Bueno, este post está dirigido a las personas que realmente necesita de esta información. En la imagen de abajo tengo un flyback adaptado, la cual solo está así como prueba, cuando comprobemos que funciona sin problemas, lo que hacemos es colocar adecuadamente en su posesión.
Quiero comentar que este flyback lo saque de un tv que estaba en desuso, así que si tienen estos dispositivos y lo pueden usar adaptando, no hay ningún problema de hacerlo y dar uso a todo lo que tenemos.



Para la adaptación solo tenemos que tener en cuenta lo siguiente: En la imagen de abajo tengo una flecha rosa la cual la coloque para poder explicar las cosas que tenemos que comparar con nuestra tarjeta a la cual adaptaremos el flyback… disculpen me salté el colector del TR horizontal, su orificio está a la derecha.
Entonces, si tenemos los conectores de forma horaria sería:

1.Colector del TR horizontal.
2.200v para la polarización de los RGB.
3.10.5 voltios.
4.133 voltios que viene de la fuente.
5.25 voltios puede ser para el vertical.
6.Tierra o masa.
7.ABL.
8.Heater (filamento).

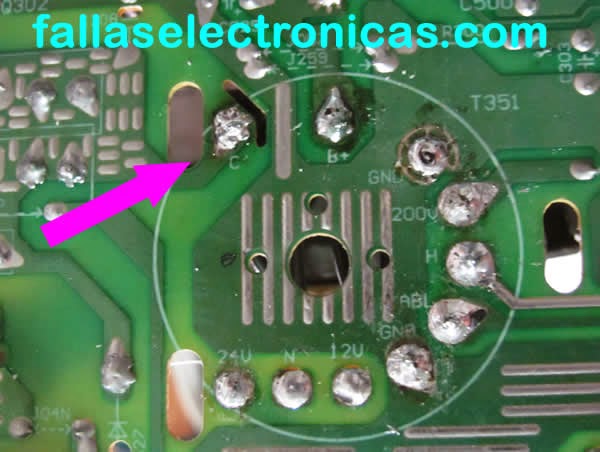

En esta tarjeta es donde pondré el flyback que saqué de la placa anterior, tiene los mismos voltajes, pero en diferente posición… de la misma forma horaria tenemos:



1.Colector del TR horizontal.
2.+B que viene de la fuente de alimentación.
3.Tierra o masa.
4.200v para la polarización de los RGB.
5.Heater (filamento).
6.ABL.
7.Se repite la tierra o masa, solo bastará con uno.
8.12v, aquí va el de 10.5v.
9.24v, aquí va el de 25v.

Los puntos que tenemos que tener en cuenta son los siguiente:

  • No usar cables muy largos.
  • No importa la posesión de los conectores del flyback.
  • El flayback debe ser de la misma capacidad, es decir, si el de 14 pulgadas el reemplazo debe ser igual.
  • El flyback se debe acomodar en una buena posesión y asegurar de alguna manera creativa.
  • Verificar que tenga las misma cantidad de conexiones.

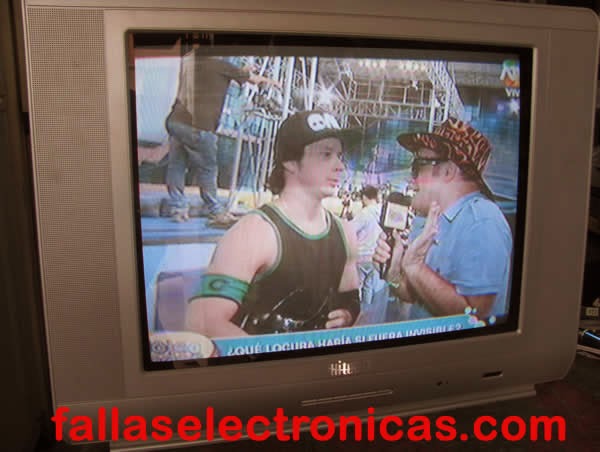

En esta última imagen muestro la adaptación concluida… como podemos apreciar, esta un poco ancho y largo. No hay ningún problema, podemos entrar al modo de servicio y modificar hasta cuadrar bien la imagen.
