Cómo adaptar fuente de poder a un DVD

Se trata del DVD Daewoo DG-K301, llego de otro servicio técnico y con algunas piezas que le faltaban en la fuente de alimentación, o fuente de poder.

Como vemos en la imagen siguiente en el cuadro rojo.
Se trata de la fuente de poder el cual tiene un oscilador con circuito integrado… este pequeño detalle hace que las fuentes de este tipo sean débiles.
Por lo tanto repararlos no es necesariamente la solución. Debido a ello procedemos a adaptar una fuente que este en buen estado.
En la siguiente imagen mostramos nuestra fuente que vamos a adaptar, como ven tiene un fet. Eso hace que la fuente sea más confiable, y de mayor soporte… el fet es el que está encima del condensador electrolítico primario.
Este es el conector de nuestra fuente que vamos a instalar o adaptar… los voltajes están en el impreso así que eso hace que sea más fácil de hacer nuestra conexión. La conexión seria de la siguiente manera: de izquierda a derecha.



  • Los conectores 1, 2 5 voltios positivo.
  • Los conectores 3, 4 ground o tierra.
  • El conector 5 es de -12v negativo.
  • El conector 6 ground o tierra.
  • El conector 7 12 voltios positivo.

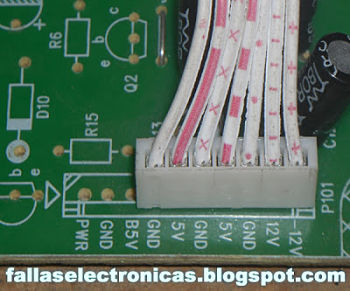

En la imagen de abajo muestro la fuente que esta malograda, la que va ser reemplazada. Y según su forma de conexión es la siguiente: de izquierda a derecha.
  • El conector 1 es ground o tierra.
  • El conector 2 es los 5 voltios.
  • El conector 3 es ground o tierra.
  • El conector 4 es los 5 voltios.
  • El conector 5 es ground o tierra.
  • El conector 6 es 12 voltios positivo.
  • El conector 7 es -12 voltios negativo.
En esta imagen esta la fuente instalada y funcionando… en mi caso uní todos los conectores de 5voltios, y también ground o tierra cada uno en su grupo.



Y como comentario final, les aconsejo que al procesador le coloquen un disipador de aluminio para su mejor refrigeración y para que dure más…. Ha, y no solo lo coloquen en este modelo sino en toda máquina que su procesador calienta demasiado.
