Nos llegó este refrigerador WHIRLPOOL 390 no frost electrónica, porque no encendía es decir la conectabas y no reaccionaba, a simple vista se podría pensar que es el motor, pero siempre antes de diagnosticar es necesario revisar todo para estar seguro de lo que realmente le pasa.

Este refrigerador solo trae dos botones que controlan el frío en el sistema, es decir que no trae un control de temperatura más específico y extendido por números, pero eso no tiene nada que ver, está diseñada así y eso es suficiente.

refrigerador whirlpool electronica no enciende

Este refrigerador tiene su panel frontal en medio de las dos puertas, tiene 3 niveles de frío… El ideal y el cual viene predeterminado es el del medio, podemos encontrar allí mismo el indicador o alarma de puerta y el indicador de energía.

En el grupo de abajo adjunto 2 imágenes donde podemos apreciar la parte física interna para que sirva de comparación si se parece a la máquina del cual están buscando datos.
Les dejo este enlace de un refrigerador Whirlpool que no enciende por problemas de tarjeta, pero el refrigerador es otro modelo y viene con caja blanca.

freezer refrigerador whirlpoolcontrol de frío nevera whirlpool



Por lo general los refrigeradores, neveras electrónicas tienen falla con la tarjeta electrónica o con los sensores, los cuales al estar alterados envían una mala información a la tarjeta ocasionando mal funcionamiento.

Como podemos apreciar en este modelo de refrigerador WHIRLPOOL, la tarjeta lo podemos ubicar a la mano izquierda del motor comprensor en la parte de atrás-abajo.
Lo tenemos indicado con la flecha azul.

En este enlace les dejo el diagrama eléctrico de refrigerador Whirlpool de caja roja.

ubicación de la tarjeta electronica nevera

En este grupo de tres imágenes tenemos la parte inferior de la tarjeta, es decir, el impreso.

Tenemos 2 flechas las cuales nos indican el microprocesador y un regulador de voltaje que sirve para alimentar a la parte lógica.
Ya sabemos que el microprocesador cumple la función de hacer funcionar adecuadamente al refrigerador y cumpliendo con sus parámetros hace que la máquina realice su trabajo adecuadamente, pero no depende de él para el mal funcionamiento del refrigerador, se combinan muchos aspectos tales como:
  • Mal funcionamiento del ventilado.
  • Sensores desvalorizados.
  • Fusible térmico abierto.
  • Resistencia quemada o abierta
  • Drenaje obstruido, etc.
tarjeta electronica refrigerador

El microprocesador, es el cerebro de la máquina y en la cual está grabado o programado el funcionamiento de este aparato, cabe recalcar que este circuito integrado trabaja directamente con la información que le envían los sensores.

Para ello explico en este post sobre la manera de trabajar de los sensores.

placa de control refrigerador whirlpool

El regulador de voltaje, para la alimentación de la parte lógica. Cuando hay problemas de funcionamiento de estas máquinas es necesario empezar por este regulador, por lo general trabaja con 5v que alimenta al microprocesador, cuando no existe este voltaje hace que la refrigeradora no encienda porque no responde la parte del microprocesador.

circuito electronico de nevera

En las imágenes de abajo tenemos la parte superior de la tarjeta, donde se encuentra: el transformador reductor de voltaje, los triac, conectores, relay, y el cristal oscilador del microprocesador.

tarjeta que controla el refrigerador

Los triac, interruptores electrónicos, son los encargados de  energizar los principales componentes de la nevera, tales como:
La resistencia, ventilador, etc.

circuito electronico de descongelamiento

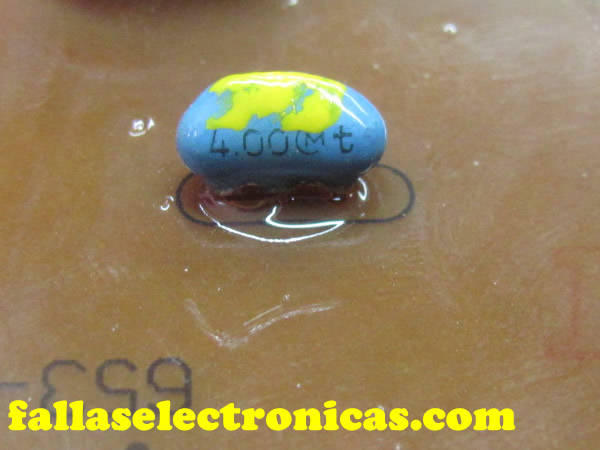

El cristal oscilador del microprocesador.

Ojo con este dispositivo, muchas veces cuando anda mal el refrigerador no enciende.
En el siguiente enlace les dejo, cómo solucionar cuando el refrigerador Whirlpool se llena de hielo en el freezer. Este refrigerador trabaja con timer o reloj, no es de tarjeta electrónica.

Si por algún motivo la tarjeta electrónica de esta nevera no tiene solución, después de todo el intento, se puede optar por la solución de modificar de electrónica a manual, es decir que se quita la parte electrónica y se adapta timer, bimetal, termostato… tal como se muestra en este vídeo, el cual se hizo a un refrigerador Mabe, la marca no tiene nada que ver es relativo, lo importante es seguir funcionando el refrigerador.
