Reparar TV con un solo color | Pantalla color rojo ✓

Tv con un solo color, en esta ocasión de color rojo – Solucionado ⇐✔

La falla en un televisor cuando predomina un color como en este caso, se debe a muchos factores, es importante determinar o saber encontrar el componente que ocasiona esta falla. En otra oportunidad tocamos este tema, muchos amigos me solicitaron que les explique la forma de solucionar fallas con amplificadores de color, es decir los R, G, B, que vienen con IC (circuito integrado).

Aquí les dejo el enlace del tema anterior para que comparen la diferencia:
tv color, verde, rojo, azul.

Tv con pantalla color rojo

En la siguiente imagen tenemos un tv que nos vino con problemas de R, G, B, en el cual predominaba el color rojo.

pantalla rojo

Empezamos cambiando el IC amplificador de los R, G, B. Muchas veces las fallas que estamos tocando son ocasionados por este dispositivo. Como les mencione anteriormente tenemos que iniciar por algún lado la solución de esta problema.
circuito integrado de color
Si no se soluciona cambiando el IC, procedemos entrando a modo de servicio; si tampoco encontramos por este método y después de haber intentado varias formas y nada. Hacemos lo que a continuación les explicamos. Una manera sencilla de resolver.
Antes de nada tenemos que hacer una prueba básica a la pantalla o cinescopio para ver en qué condiciones se encuentra, tal como se muestra en este enlace, allí encontraremos toda la información importante para esta prueba sencilla.

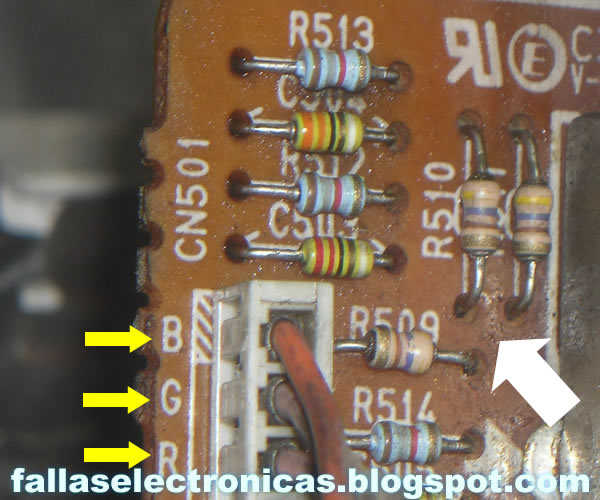

En la siguiente imagen tenemos tres flechas amarillas que nos muestra la entrada de los R, G, B, no olvidar que esto significa:
  • R = Red = Rojo.
  • G = Green = Verde.
  • B = Blue = Azul.

Esto se refiere a los tres colores principales por lo cual los televisores trabajan y la combinación de estos forman los multicolores.

Como les mencionaba en estas tres flechas amarillas es por donde información viene desde IC chroma el pulso en este punto es más o menos de 0.9Vdc a 1.5VDC, este voltaje también debe ser verificado antes de proceder con lo último.

La flecha blanca son las tres resistencias que son las que estabilizan el voltaje o pulso hacia los amplificadores R, G, B. Al momento de apagar el tv queda un voltaje flotando o cargado estas resistencias también cumplen la función de descargar o mandar a tierra ese pequeño voltaje. Esta resistencia por lo general viene entre los 300 a 700 ohmios, en esta oportunidad esta con 470 ohmios.

resistencia de color rojo



En esta imagen tenemos la resistencia 509 es el rojo y es el que vamos a bajar su intensidad del color y no predomine el rojizo.
Esta resistencia está entre una resistencia (509 en este caso) que está en serie con una resistencia que viene de la entrada de cada color y tierra.
tv con pantalla azul

Cómo arreglar tv con un solo color

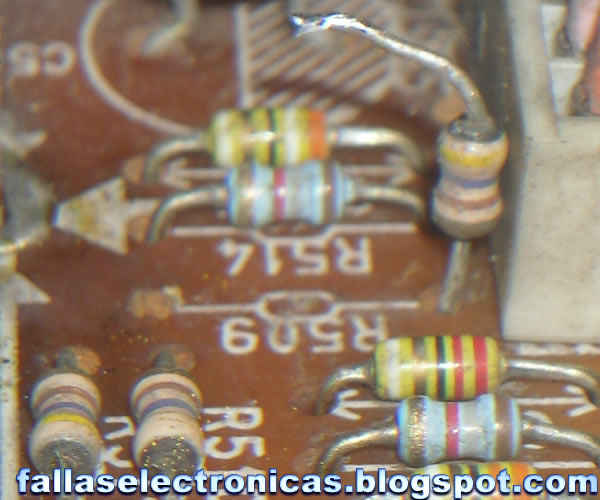

Al momento de hacer nuestra adaptación tenemos que levantar una de las patitas de la resistencia, no les recomiendo que lo quiten totalmente, déjenlo con una de las patitas para cualquier eventualidad.

En este caso a sucedido un agotamiento en la pantalla en R, quedando solo el rojizo intenso, es un poco confuso que el que está agotado es el que este predominando como color.
Vuelvo a mencionar que esta resistencia (509), está en serie a tierra, por lo general su valor fluctúa entre ese rango en ohmios. Si tienen este problema en otro tipo y marca de tv, solo es cuestión de buscar dicha resistencia.
cinescopio de color azul
En el punto de donde estamos retirando la resistencia de carbón fijo, colocamos una resistencia variable como la que se muestra en la siguiente imagen. En esta oportunidad estamos usando una resistencia de 2.2K es decir 2200 ohmios… podemos usar entre 1K a 2K.
Estamos colocando esta resistencia para que aumente el voltaje en la base del amplificador y sature un poco el color y se nivele con los otros dos.
aumentar el color rojo

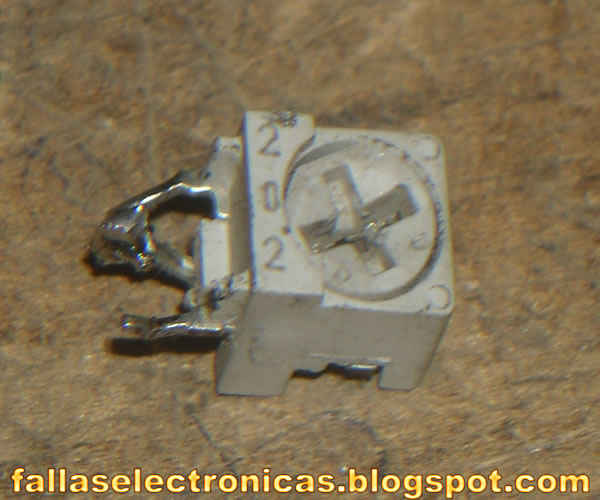

En la imagen de arriba podemos ver claramente que unimos 2 patas de la resistencia variable, es la forma correcta de soldar podemos usar cualquiera de los extremos de las patas unida a la pata centro del trimmer (resistencia variable).
Como es una resistencia variable podremos ajustar y dar con el color exacto, tal como mostraremos en la última imagen.
En la imagen de abajo, tenemos el variable colocado en su lugar y reemplazando a la resistencia fija de 470 ohmios.
regulador de color de pantalla
En la siguiente imagen regresaron los colores, es cuestión solo de ajustar y colocar los demás trimmer en los demás colores verde, azul, para poder calibrar mejor… los demás trimmer tienen que ver si es necesario de lo contrario solo calibrar con uno o dos.
predomina el rojo en la pantalla
