TV Phillips 20PT328A/55R sin sonido eeprom

Los televisores con los que tenemos que lidiar todos los días nos llegan con diferentes problemas, en esta ocasión nos trajeron este televisor Philips modelo 20PT328A/55R por problema de audio.

A continuación hay una imagen como llegó este televisor, como vemos la barra del audio llega solo hasta el “52” por más que se presione el control remoto o el pulsador (botonera) del tv, no sube.
En esta foto tenemos la nomenclatura, lo ponemos como información para el que lo necesite.



Una de las causa de esta falla, era el parlante, estaba alterado, sonaba gangoso y bajo, en la imagen podemos ver que se trata de un parlante de procedencia China… es un parlante (bocina) de 5W, 8ohmios, el cual lo reemplazamos con uno similar.

A continuación dejo imágenes para que les sirva de referencia si tienen este mismo problema… en esta oportunidad asociada a este problema teníamos que la barra del nivel de sonido no subía a más de “52”, tal como se muestra en la primera imagen de arriba… este problema fue solucionado grabando el Eeprom, por tal motivo les dejo el software.

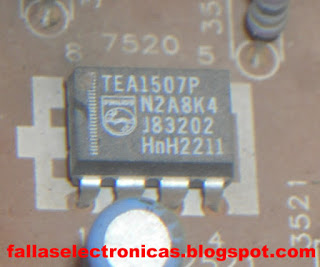

Este IC (circuito integrado) TEA1507P es el oscilador de la fuente, cuando este IC estáalterado o mal, el televisor no enciende ni siquiera hay voltajes en el secundario de la fuente. Así que ojo con este dispositivo.
