Desde hace mucho que no nos llegaba un tv con esta falla, pero hay colegas que hasta ahora se traban con esta falla. Para poderlos ayudar, les dejo un par de formas de solución.
En esta oportunidad se trata de un tv Magnavox, que viene con DVD y VHS incluido.
Aparte de la falla que tiene de apagarse por problemas mecánicos del VHS, le aparecen rayas como interferencia debido a otro problema que posteriormente iremos explicando.
Para quitar el mecanismo del VHS debemos retirar primero los tornillos tanto de arriba como por debajo, viene asegurado de esta forma… nunca jalemos con fuerza sin verificar previamente que hemos retirado todos los tornillos….
La conexión eléctrica o electrónica a veces viene con conectores o con cables soldados al chasis como en este caso… para ello levantamos suavemente para no arrancar algo.

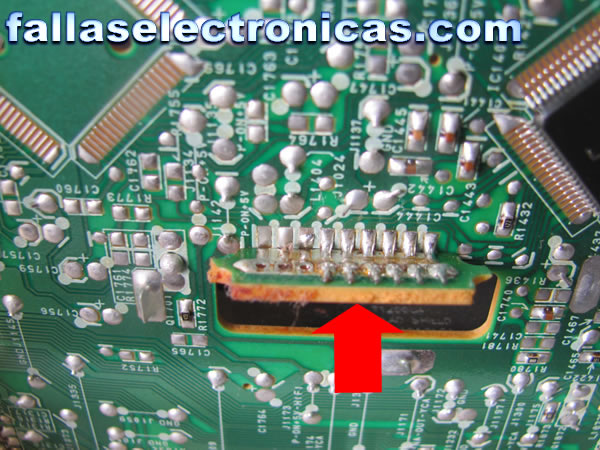

En este tv viene soldado al chasis, para ello debemos desoldarlo tal como se muestra en las imágenes de, abajo.
Retirado el mecanismo, podemos apreciar 3 receptores que por lo general vienen de color oscuro. Los que están con círculo azul, en algunos mecanismos solo vienen 2, en esta oportunidad vienen 3.
En esta imagen podemos apreciar una flecha verde, la cual nos indica el encoder… otro de los dispositivos importantes para la eliminación del mecanismo.
En la imagen 3 de este grupo, tenemos una flecha roja que nos indica el emisor infrarrojo, el que a través del prisma que está pegado en el mecanismo activa los receptores oscuros mencionados… como retiramos el mecanismo, obviamente se fue con él, el prisma, por lo tanto no habrá quien cierre el circuito de luz que se origina dentro del sistema.
Este es uno de los causantes de que se apague el tv debido a la activación del supuesto mecanismo. Para ello debemos hacer una modificación al circuito cerrado de luz infrarroja… les mostraré como hacerlo en las 2 formas que lo hacía cuando llegaban continuamente al taller.

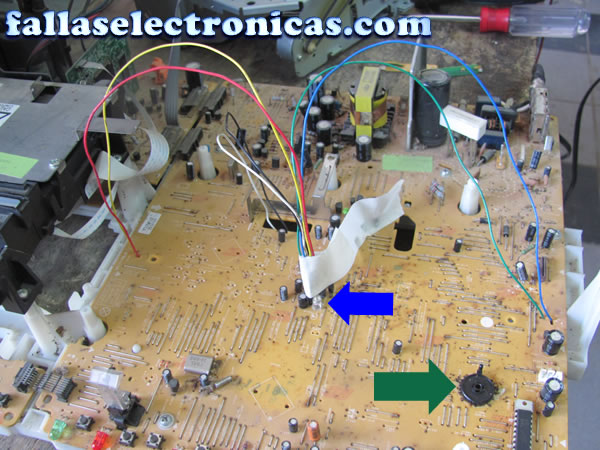

Aquí tenemos los 3 receptores oscuros que les había mencionado anteriormente a los cuales les colocaremos cablecillos, tal como se muestra en la siguiente imagen de este grupo.
La flecha verde, nos muestra exactamente la ubicación del encoder.
La flecha azul, nos presenta al led infrarrojo, encima podemos apreciar que colocamos los receptores oscuros.
Cómo esta prueba, le sujetamos con cinta masking tape… lógicamente que los receptores están en contra del infrarrojo, para que de esta forma incida directamente la luz hacia los receptores.
En el grupo de las dos imágenes de abajo podremos ver más de cerca tanto a los receptores como al emisor.

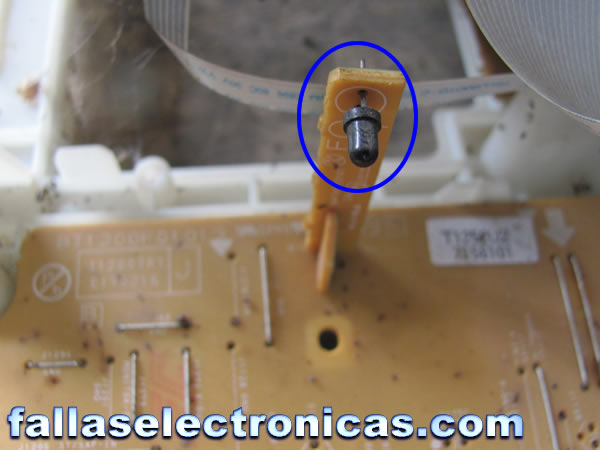

En la primera imagen de este grupo tenemos una flecha roja la cual nos indica que el infrarrojo esta apaga, es porque todavía no encendimos el tv… la circunferencia azul, es el sensor receptor oscuro que mencionamos en varias oportunidades.
En la segunda imagen podemos ver una luz lila, el cual nos indica que el infrarrojo está funcionando, por lo tanto el circuito cerrado de luz debe cumplir su función… muchas veces cuando el infrarrojo deja de emitir luz ocasiona que se activa el sistema, protegiéndose así, el tv.
Veamos en este enlace como se hace la prueba a los emisores infrarrojos.
El encoder es otro de los dispositivos de gran importancia, debido que va ser él, el que conmuta la alimentación electrónica al sistema para que así haga el funcionamiento indicado.
Por lo general en el impreso viene el croquis del punto de conmutación o la posesión en la que el VHS está desactivado. Como en esta oportunidad, podemos apreciar un pequeño punto debajo del encoder. No olvidar de hacer mantenimiento al encoder.
Si por X motivo no lo trae, tenemos que ir moviéndolo manualmente hasta encontrar el punto.
El otro método que apliqué después de estudiarlo más y averiguar sobre estos sistemas fue:

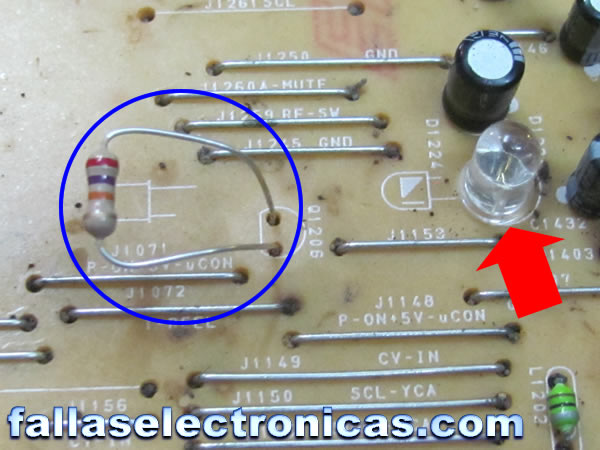

Colocar una resistencia reemplazando al sensor receptor oscuro y debe ser entre 20K ohmios y 100K ohmios… no hay ningún problema puede variar en este rango…
En esta oportunidad estoy usando una resistencia de 27K ohmios a ¼ de watio.
No se olviden de conectar una resistencia por cada sensor receptor.
Con eso bastará para que el sistema se quede completamente con el circuito cerrado y eliminado, ya no importará lo que le pase al infrarrojo.
- Flecha roja, 220uf a 400vdc.
- Flecha azul, 100uf a 160vdc.
- Flecha verde, 47uf a 160vdc.

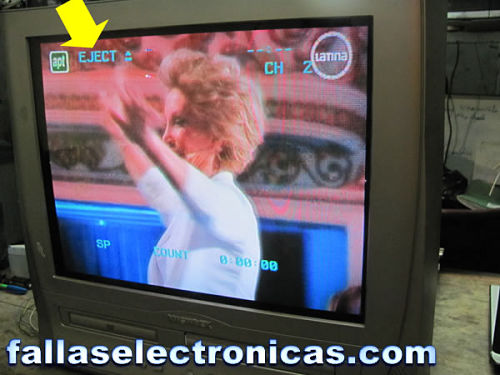

En esta última imagen podemos apreciar que ahora cuando se enciende el tv, está en EJECT, tal como nos muestra la flecha amarilla.
Damos por concluido la solución de esta falla con dos métodos aplicables.
