Desarmado despiece de compresor de nevera ✔
Todos los técnico de la vieja escuela aprendimos a reparar compresores porque antes no era como hoy, que todo es descartable. Antes un compresor costaba mucho dinero, y uno de tus logros como técnico en refrigeración, era la solución del principal componente de una nevera, que vendría a ser el compresor.

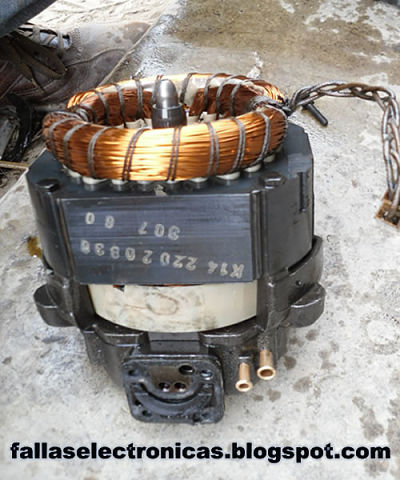

El despiece de un motor comprensor de un refrigerador, nevera, frigorífico, se tocó en otro tema. En esa oportunidad se trató de un motor compresor marca Tecumseh.
En esta oportunidad trataremos sobre los motores Danfoss. Para poder abrir se usa el mismo sistema.
En la imagen siguiente, podemos apreciar tres flechas rojas, estas flechas nos indican los resortes que sostiene internamente el motor y esta así vez se mantiene suspendida gracias a estos resortes.
Para quitar los flotadores (resortes), lo hacemos tal como nos muestra la imagen, con el alicate de corte.
Después de quitar los resortes procedemos a desmontar el cabezal, quitando primero el tubo de alta, para ello lo hacemos de la siguiente manera:
En esta imagen podemos apreciar que usamos un destornillador para retirar el plato de válvulas para posteriormente levantar todo el tubo de alta y así dejar liberado el cabezal.Es importante hacer el proceso paso a paso para poder hacer una buena reparación y mantenimiento del compresor.
Si miran las imágenes de abajo podemos apreciar que la línea de alta o salida de alta que estamos quitando, tiene dos bombitas, como acumuladores. Estos dispensadores solo lo tiene los motores de 1/5 en Danfoss, por ejemplo las de 1/8, 1/6 no lo tienen y ni siquiera están pegados al plato de válvulas como en este caso.
En esta imagen retiramos todo el resorte y quitamos el cabezal lentamente, buscando la posesión y girando ligeramente tal como se va mostrando en las imágenes.
Válvula de baja.
Válvula de alta.
En este vídeo muestro paso a paso como solucionar un compresor de nevera con problema de sonido fuerte, este compresor estaba trabajando bien el único problema es el sonido fuerte que tenía, para ello se destapó, se reparó, lo que estaba mal y se instaló nuevamente en el refrigerador.
