Lavadora Samsung WA90U3 no bota agua 1era parte

SAMSUNG WASHING WA90U3 NOT DRAIN

Una de las fallas características en una lavadora es, la bomba de agua. Este dispositivo se deteriora a menudo por el trabajo constante que desempeña, durante el enjuague y centrifugado. Por lo general tiene desgaste en el eje del rotor, y esto hace que se pegue a la bobina al momento que se energiza.

Raro son los casos en el cual la bomba de agua sufre daños extremo como: cruzarse, carbonizarse, etc.

En esta ocasión veremos uno de esos casos extraños y las consecuencias que trae cuando sucede eso… tomaremos como ejemplo esta lavadora Samsung modelo WA90U3 el cual nos vino con la bobina de la bomba carbonizada.

Lo primero que debemos hacer es, colocar un piloto en el conector de la bomba de agua, es decir retiramos los conectores de la bomba de agua, y lo colocamos un bombillo o foco… esto se hace para verificar si a sufrido daños la tarjeta electrónica.

Podemos apreciar en la siguiente imagen una flecha roja la cual nos señala los conectores que fueron desprendidos de la bomba para conectar el foco o bombillo… uso siempre un bombillo de refrigerador, porque sólo es de 25w.

Después, programamos la lavadora en centrifugado para verificar si enciende nuestro bombillo… en esta ocasión no encendió mi bombillo, indicando que está mal la tarjeta.

Como ya comprobé que la tarjeta está mal, terminé de revisar la bomba de agua y verificar por que la tarjeta no envía energía hacia la bomba de agua.

Como podemos ver en las siguientes imágenes, la bomba está carbonizada, es posible que esa situación haya causado daños a la tarjeta.



Como ya identificamos y clasificamos las fallas de esta lavadora, procedemos a retirar la tarjeta electrónica y ver los daños ocasionados.

En la imagen de abajo tenemos la tarjeta… la parte que corresponde a la botonera o pulsadores.

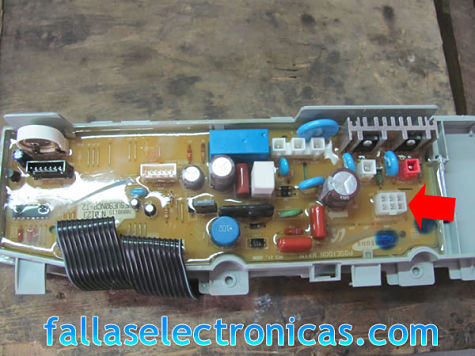

En la imagen de abajo tenemos la tarjeta, la parte de poder, donde se encuentra la fuente de alimentación y los triac, los encargados de energizar a los diferentes componentes, tales como: bomba de agua, motor principal, válvulas de entrada de agua, dirán motor, etc.

Podemos apreciar una flecha roja, el cual nos muestra el conector donde van conectados los diferentes componentes mencionados.

Centraremos nuestra atención en el conector…  va ser el que nos  guía  a identificar cual de los triac es el afectado… como podremos ver en el tiene escrito a donde corresponde cada conector.

Después de cortar el plástico y retirar la resina o silicona podemos ver los daños sucedido a la tarjeta… no estaba equivocado al hacer las primeras pruebas con el bombillo. En la segunda parte de este post veremos la forma de solucionarlo.

!Servicio técnico en Lima!
Representante Exclusivo de
fallaselectronicas.com
Movistar:  99 – 980 – 7729
Claro:       98 – 611 – 1674
Puede que también te interesen estos temas:
[su_posts template="templates/list-loop.php" posts_per_page="7" tax_term="1051" tax_operator="0" order="desc" orderby="rand"]
  1. Anónimo dice:
    a las

    Tengo una samsung lav y ella lleva un capacitar ek cysl se lo desaparecieran y no le se de cuánto voltaje es y menos los microfaradios mod WA15X7RDP/XAP
    EL NUMERO DE TARJETA ES
    BO895
    GA1HNTR-01E09.
    SI ALGUIEN ME PUEDE AYUDAR POR FAVOR. LES AGRADESZCO LA AYUDA DE ANTEMANO .
    MI CORREO joya0960@gmail.com

  2. EfrainRoGE dice:
    a las

    hola me puedes ayudar, tengo una Lavadora WA90U3 y de repente no respeta los Niveles de llenado al elegir nivel Minimo hay un momento que el sensor detecta el agua a un nivel justo y enciende a lavar, pero el los Niveles Bajo, Medio y Alto no se respeta sigue llenando sin detenerse. que pudiera hacer para solucionar este problema!

  3. David dice:
    a las

    MI bomba se quemo igual y quemo el triac

  4. Patricia dice:
    a las

    Hola buenas noches tengo una lavadora Samsung diamond drum de 7.5 k lava pero al momento de botar el agua no lo hace , arroja dE en el panel , hemos cambiado la bomba de agua limpiamos todos los conductos y aun asi vuelve a arrojar dE no se que mas hacer por favor necesito una respuesta urgente ya que me hace muchas falta

  5. Yumior dice:
    a las

    Hola. Tengo un problema con mi lavadora samsung. No quiere botar el agua. Me pueden ayudar quiero saber que tiene.

  6. Alfredo Hernandez dice:
    a las

    hola juan, buena tarde espero me puedas ayudar en un problema que tengo con mi lavadora, ya que de un momento a otro dejo de trabajar, el panel de control si funciona, lo programas y hace todo asta que cierras la tapa y ya no hace nada solo un pinpineo solamente, la lavadora es una samsumg WA90U3 de antemano muchas gracias y saludos,

  7. Fallaselectronicas - Juan Luis dice:
    a las

    es posible que este mal tarjeta electrónica, en especial el triac de bomba de agua.

  8. luis carlos rivas dice:
    a las

    Disculpa.. Tengo una labadora sansung q se quemo el embobinado de la Bonba de desague Compre una nueba y funciono un minuto y despues paro y no volvio a funcionar... Aq se deveria eso?.... Gracias

  9. Fallaselectronicas - Juan Luis dice:
    a las

    es posible que sea problemas en la bomba de agua.

  10. Maria dice:
    a las

    Hola Juan Luis te comento tengo un Samsung WF8650 se para cuando tiene q desagotar y no centrífuga . En el visor se queda tildado en el minuto q se paró.
    Gracias maria

  11. Fallaselectronicas - Juan Luis dice:
    a las

    Gracias amigo, esto alienta.

  12. Jhon infante dice:
    a las

    Gracias por compartir su conocimiento Dios los prospere y haga un milagro en sus vida (fallas electrónicas).

  13. cornélio Primo dice:
    a las

    por lo regular tienen una tapa en el costado, esta tapa se quita y ahi aparecen los objertos que obtruyen la bomba.

  14. admin dice:
    a las

    es una pregunta o comentario?

  15. Unknown dice:
    a las

    hola buenas noches , me podrían ayudar con una consulta en casa tenemos una lavadora samsung wa10g9 esta no saca el agua se cambio la bomba pero la falla persiste , yo soy tecnico electrónico pero no he chequeado nunca lavadoras ahora por costos estoy obligado (jjaja) me podrían indicar como puedo revisar , e leído todos los posteos , sin embargo mi labadora si suebna la bomba pero no expulsa el agua ... podría ser problemas de voltaje yo soy de Chile ( voltaje residencial 220 volt ) puede ser que el condensador este entregando menos voltaje , estos motores son de 220 volt . les doy muchas gracias por su ayuda.

  16. fallaselectronicas- juan luis dice:
    a las

    me parece que te estas equivocando de error, no será dE, si es así revisa el sensor de puerta.
    saludos.

  17. Miguel Barrientos dice:
    a las

    Hola estimado. En casa tenemos una lavadora Samsung Diamond Drum de 6 kilos de capacidad.
    Todo iba bien hasta que dejó de botar el agua.
    Revisé las mangueras y no están obstruidas, solo que al momento de desaguar se detiene y el panel pone el codigo ED.
    Ojalá me puedas ayudar

  18. fallaselectronicas- juan luis dice:
    a las

    te manda alguna alarma o código en la pantalla? Haz probado programando en centrifugado sin ropa y agua? el motor suena? se mueve algo?
    saludos

  19. Alberto gordillo alvarez dice:
    a las

    Hola que tal juan oie tngo una samung pero esta si saca el agua mas no gira la tina para centrifugar por donde me recomiendas que empiece gracias

  20. Jaime Luis dice:
    a las

    buenisimo el dato colega gracias por explicarnos como aserlo me parese una muy buena manera de ayudar alos colegas gracias

  21. Jorge Martinez dice:
    a las

    Quiero agregar que reemplacé el sw Selector de programas y el de inicio-pausa y que la tarjeta recibe el voltaje de linea {de 120 vca} y que no está abierto ni el fusible ni la resistencia de bajo valor y de 2 watts..
    por eso que me queda sospechar de dicho integrado -viper 20..
    Ademas de agregar que mi tarjeta es identica a la de este link tuyo..
    http://fallaselectronicas.blogspot.mx/2012/12/lavadora-mabe-lma12832pbaxs-falla-de.html
    nuevamente gracias¡¡¡

  22. fallaselectronicas- juan luis dice:
    a las

    Joger, es necesario que testes los condensadores color celestes, que hay como 4 en toda la tarjeta ellos son los que de alguna manera proporcionan una energía para el inicio del funcionamiento del mismo.
    en cuanto al barniz a usar, lo e mencionado en varios post... puedes usar esmalte de uñas, o usar más caros en espray.
    saludos

  23. Jorge Martinez dice:
    a las

    juan luis:
    Es que en una ocasión quise quitar un triacs,porque tan sólo al conectarla el motor trabajaba en una sola dirección.
    Reconozco que utilicé un cautin de 23 w y por eso no me desesperé,pues no pudé y devolví la tarjeta,en aquella ocasión.
    Ahora se me descompuso la mía,pero con una pistola de 100 w pude quitar dicha capa protectora.Naturalmente lo hice con cuidado,pero
    tengo miedo a realizar esta misma acción con componentes de montaje superficial,sobretodo cuando dicha lavadora no enciende y sospecho del integrado conmutador de la fuente--creo que es el viper 20a..
    En resumen y a fin de dar claridad a mi petición 1=¿existe algún método o producto químico que nos permita eliminar dicho recubrimiento sin dañar, en el intento,algún componente?
    2=en caso de que sea afirmativo ¿existe alguna clase de compuesto que nos permita volver a ´´proteger o recubrir´´´dicha tarjeta?
    ¡¡¡¡¡Gracias por tu tiempo y por este blog¡¡¡

  24. marcelo dice:
    a las

    esa placa revento por ponerse en corto la bobina de la bonba de descarga

  25. fallaselectronicas- juan luis dice:
    a las

    Juan, costo viene en función a:
    1.- repuesto a usar.
    2.- el tiempo que llevará conseguir ese repuesto.
    3.- costo del repuesto.
    4.- movilidad.
    5.- tiempo que te llevará en solucionar la falla.
    6.- la garantía que le des al cliente.
    7.- y criterio, mucho criterio.
    saludos

  26. Juan Tapia dice:
    a las

    Hola juan luis. Mi pregunta es algo mas relacionada con el negosio. Soy tecnico de aire acondicionado y refrigeracion. Pero pienso expandirme asia electrodomesticos buscando tambien en reparacio anivel electeonico. Bueno como saber cual ea un precio justo almomento de reparar. Una idea ..grasias

  27. Jorge Martinez dice:
    a las

    La tarjeta referida,en mi comentario,es como la de este link tuyo,que dejo al calce.
    ¡mil disculpas por no ser muy claro en mis comentarios¡
    Ignoro,con presicion, si es resina u otro material,aunque creí que así podría ser.
    Comprendo que ya te provoqué una molestia mayor,por extender este tema,inadecuado tal vez para este que se refiere a lavadora samsung,pero ojalá realices un tema refiriendo a cómo se ´´elimina´´ la capa aislante brillosa de estas tarjetas Mabe,Easy y General Electric,mas famosas por
    ´´ID SYSTEM´´

    http://fallaselectronicas.blogspot.mx/2012/12/lavadora-mabe-lma12832pbaxs-falla-de.html

  28. fallaselectronicas- juan luis dice:
    a las

    Jorge, no es ninguna molestia responder los comentario y cuantas más dudas tengas es mejor que las hagas para que otras personas se beneficien de tus dudas.
    La verdad que no entiendo cual es motivo por el cual quieres quitar el aislamiento a este tipo de tarjetas.
    saludos

  29. fallaselectronicas- juan luis dice:
    a las

    Jorge, te dejo 2 enlaces para que veas la forma de hacerlas, es por demás decirte que con este tipo de tarjetas tienes que tener mucho cuidad de trabajar y quitar la resina:
    http://fallaselectronicas.blogspot.com/2011/01/como-reparar-tarjeta-lavadora.html

    http://fallaselectronicas.blogspot.com/2010/11/lavadora-electrolux-reparacion-de.html

    saludos

  30. Jorge Martinez dice:
    a las

    es resina sólida.
    ¡gracias por responderme¡
    estaré atento a tu respuesta..

  31. fallaselectronicas- juan luis dice:
    a las

    jorge, que tipo de resina llevan las lavadoras que mencionas? es de silicona o resina solida?
    saludos

  32. Jorge Martinez dice:
    a las

    y cómo se le quita la resina a esta tarjeta y,sobretodo,a las tarjetas de Easy o Mabe..pues nunca he podido realizarlo,ni con thinner se separa el recubrimiento de estas tarjetas.
    ¡Excelente blog¡
    ¡saludos,Juan luis¡

  33. fallaselectronicas- juan luis dice:
    a las

    Jose, por lo general uso triac de otras lavadoras porque estos triac son de muy buena calidad, son superiores a los nuevos chinos. yo compro tarjetas de todo tipo y sirven para poder reparar las que se malogran... es muy difícil encontrar componentes de tarjetas de lavadoras que sean de buena calidad (nuevas).
    la mejor forma de reparar algo, es haciendo pruebas y error... de esa manera descubres muchas cosas que los manuales y libros no te enseñan.
    saludos

  34. jose c dice:
    a las

    amigo juan luis soy jose de arequipa mi duda es si el componenteACS1207s que es el controlador de la bomba se puede reemplazar por un triac normal ya que el datasheet del componente descrito es un triac algo especial gracias

  35. jose arnold cubillos matoma dice:
    a las

    buen post, deseo ver la segunda parte, tengo varias tarjetas dañadas por la misma falla y el mismo modelo de lavadora... gracias. Jose arnold cubillos Ibague Tolima Colombia. jac-2008@hotmail.com
