- En la parte de atrás, abajo, cerca al compresor.
- En la parte de atrás en el medio o centro de la nevera.
- En la parte interna, abajo del refrigerador (conservador de alimentos).
- En la parte interna, arriba, techo del refrigerador (conservador de alimento).
- Al costado del compresor, en la parte baja.
Estos son los cinco lugares posibles donde viene ubicado un reloj de descongelamiento de una nevera, cualquiera sea la marca.
Contenido
Donde va el timer de una nevera no frost
Para los usuarios también es importante porque sabrán un poco más de su refrigerador y podrán comprender de la importancia de esta información.
La otra sorpresa fue encontrar un reloj detrás del foco o bombillo de conservador de alimentos y también aveces electrónico.
Donde se ubica el timer de una nevera no frost
En la primera imagen podemos apreciar que el reloj de descongelamiento se encuentra en la parte de arriba del compresor, detrás de la parrilla o condensador, casi en un lugar oculto.
Timer o reloj de descongelacion de refrigerador

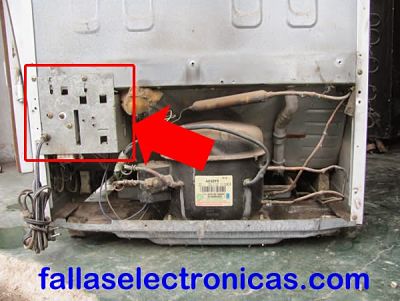

En la segunda imagen, según nos muestra la flecha azul… lo podemos encontrar en la parte de atrás del refrigerador, justo detrás del freezer.
En esta ocasión este refrigerador no tiene condensador visible, si lo tuviese podría estar detrás de este, en esta oportunidad su condensador de este modelo va dentro de la lata.
¿Dónde está colocado el reloj de nevera?
En la imagen de abajo, el timer viene en la parte de adentro del conservador de alimentos para ser exacto, al fondo de la parte de abajo del refrigerador.
No encuentro el timer de nevera
Cómo conectar un timer de refrigerador
Mantenimiento de timer de descongelamiento de nevera
En este vídeo le muestro como dar mantenimiento a un reloj de descongelamiento de un refrigerador. Este mantenimiento se da a cualquier timer siempre cuando sea un dispositivo de marca o calidad como en este caso.Mantenimiento de reloj de descongelamiento de nevera en VÍDEO.
Preguntas sobre el reloj de descongelamiento de un refrigerador
En esta lista les dejos las preguntas más frecuentes sobre el reloj de deshielo de un refrigerador no frost. Es un dispositivo muy importante del cual tenemos que aprender mucho para saber como trabaja en una máquina tan importante como una nevera.
➤ ¿Qué es un timer de nevera?
El timer de nevera es uno de los dispositivos más importantes de este tipo de máquinas; como su nombre lo dice en español, “Reloj” es el encargado de dar los tiempos tanto al compresor y a la resistencia de deshielo para su funcionamiento por separado.
Cuando energiza al motor compresor lo hacer aproximadamente durante las 8 a 12 horas.Cuando energiza a la resistencia para el descongelaiento del hielo acumulado, lo hace entre los 15 a 30 minutos, esto dependiendo del tamaño del refrigerador.
➤ ¿Cómo instalar o conectar un timer?
Para instalar un timer o reloj de descongelamiento tenemos que tener cuidado en la posición de los conectores. Los relojes de descongelemiento tienen casi siempre 4 cables que son;
- El cable que polariza al timer, esto es el que energiza a la bobina del reloj para que funcione.
- El conector que energiza el motor compresor.
- El conector del medio que vendría a ser el común, este conmuta a ambos lados tanto al motor y resistencia.
- El conector que energiza a la resistencia de deshielo.
Mucha gente me pregunta si se puede colocar cualquier tipo de timer a una nevera y yo les respondo categoricamente que si, lo afirmo debido a las diferentes pruebas que hice y determiné que no importan solo es importante saber que conector va a cada punto y esto lo podemos saber haciendo un pequeño diagrama o con el diagrama de la misma máquina.
➤ ¿Cómo funciona un timer?
Los timers funcionan de la siguiente manera, por lo general todos estos dispositivos tienen dos funciones principales;
- Energizar el motor compresor.
- Energizar la resistencia de deshielo.
Estas dos funciones las realiza independientemente, es decir, mientras el compresor esta funcionando, la nevera hará frío y el ventilador hace el recirculamiento del aire frío hacia todo el sistema, tanto arriba como abajo.
Y cuando entra en función de descongelamiento, la resistencia se enciende y derrite todo el hielo formado en el evaporador, el ventilador y el compresor se mantienen apagado.
➤ ¿Cómo probar un timer de refrigerador?
Parar probar un timer de refrigerador lo que tenemos que hacer y lo que nunca me ha fallado, es colocar el reloj en resistencia, quiere decir, descongelamiento.
tienen que descartar el motor de alguna manera hacer una prueba directa para ver si arranca sin la tarjeta.
Buenas noches juancho tengo una mabe de targeta y no quiere arrancar c queda como pegada se oye un rele riiiiiii y la luz de la targeta frontal parpadea, y c oye el tik del motor como p arranca y no hace nada necesito su ayuda gracias
no varía la velocidad, pero si su funcionamiento. pega con cinta al interruptor como si la puerta estuviese abierta y prueba, solo así sabrás que el ventilador esta bien.
después de esa prueba quitas la cinta.
el swicht de las puertas en un refrigerador sansung de 2 puertas influye en la verlocidad del ventilador porque no me enfria la parte de abajo es nofrost
Hola. mi receta es una gplus q desde hace tiempo viene descontrolado la temperatura es modelo 02 de las q tiene 2 puertas superiores y el congelador abajo. tenía tiempo descontrolandose la temperatura pero ahira no arranca el compresor. que es lo primero que debo revisar
Mi refri mabe se escucha q trabaja y prende la luz de abajo pero no enfría nada en el evaporador ASE una pequeña escarcha en la parte de arriba y se sobre calienta el compresor
Mi refri turbo plus se escucha q trabaja pero no enfría ni conjela solo enfría algo muy pero muy mínimo casi nada en la parte de abajo no prende la luz y el compresor se sobre calienta
HOLA JUAN LUIS ,UN GUSTO HABLARTE ,ME REGALARON UNA HELADERA WHIRPOOL NO FROOST USADA , . SUPUESTAMENTE FUNCIONABA Y ENCENDIO Y NO PARO NUNCA , APENAS ENFRIABA EN EL FRIZZER Y ABAJO NO.EL MODELO ES 3TE18DKXW00 .MI HIJA LA COMPRO A UN TECNICO , LO LLAMAMOS Y NUNCA VINO ,ES DECIR UNCHANTA COMO SE DICE ACA EN LA ARGENTINA ,PUEDE SER QUE SEA LA TARJETA DEL TERMOSTATO ESPERO TU RESPUESTA ,MIL GRACIAS .
buenas tardes tengo una nevera frigidaire la parte de atrás me dice que es modelo FRT163A el reloj temporizador empezó a tener problemas vino un técnico y lo cambio por otro reloj el cual no es el mismo modelo y no tengo manera como recuperar
el original para poder comprarlo ya que los técnicos que han venido a revisar me piden el modelo origina y no tengo forma como saberlo ud me puede ayudar al respecto
cuando se inundó estaba conectado a la red eléctrica? los compresores son herméticos si no estaba conectado no tienes porque cambiar. A la tarjeta eléctrica le podemos cambiar y hacerla análoga, es decir, con timer y termostato.
MI REFRI SE INUNDO COMO 30 CM Y ME DICE EL TECNICO QUE YA NO SIRVE EL COMPRESOR Y LA TARJETA, QUE LA TARJETA LA ELIMINARA Y LE PONDRA UN TIMER Y CAMBIAR EL COMPRESOS NUEVO
SE PUEDE? MI REFRI ES WHIRPOOL
muchas gracias
huyyy que pena, pero siempre hay alternativas como por ejemplo los compresores de segunda mano.
Si, efectivamente era el compresor. Un técnico lo probó y determinó que eso era. Mala noticia…
si lo haz tenido mucho tiempo directo y el ventilador funciona es posible que sea compresor dañado, pero la pueden probar directo el compresor para verificar si funciona.
Saludos. Muy buena explicación. Mi nevera es Electrolux 7300 2 puertas una arriba y una abajo. He tenido problemas con el termostato y el técnico lo quitó y dejó la función “directo”. Esto ya tiene un buen tiempo funcionando así. Mientras se intenta conseguir el repuesto (que no se consigue en Venezuela). Ahora la nevera dejó de enfriar totalmente, tanto arriba como abajo. el ventilador del freezer funciona. no se escucha ningun sonido en el compresor. Ni siquiera al apagarla y encenderla de nuevo.
Podría ser el timer? o el compresor se dañó? Si es el timer donde se encuentra?
gracias
las reparaciones no se hacen simplemente cambiando una pieza, es necesario revisar bien porque puedes cambiar medio refrigerador y aún así no se soluciona.
si es con panel digital ya no tiene reloj, la falla podría estar en la placa y lo tiene que ver un técnico.
Estimado, mi refrigerador Sanyo SR46C dejo de funcionar el temporizador segun me dijo el tecnico
Me puedes orientar diciendome donde se encuentra (vi que el tecnico saco la placa de atras donde se encuentra el motor) y si podría reemplazarlo yo si es cambiar solo el repuesto ?
Gracias
Buenas tardes amigo le agradecería si me puedes ayudar tengo una nevera GE qué cuando de va la Luz se le va la corriente al panel digital y no prende nada solo las Luces de adentro y la dejo conectada a la corriente y enciende pero puede durar más de 6 horas yo no se mucho de esto pero me dijeron que eso es el reloj pero lo busco y no lo consigo me podrías orientar con esta falla
a qué te refieres que se para? te refieres al compresor o la tarjeta se apaga, que tipo de nevera es, de puertas arriba y abajo o side by side?
hola mi nevera es marca daewoo ella estaba funcionando bien normal y de repente q se para y desde ese entonces cuando la conecto como q quiere arrancar pero se para .contacte a una persona q se dedica a eso pero me dijo q es la targeta .y me comunica que en mi pais panama no hay targeta para ese modelo .estoy triste esta como nueva y y solo tiene 3 añitos .q me aconsejas
Hola, buenas noches, me podria decir por favor si mi refrigerador samsung modelo. rt43hbsw1/xem tiene timer o tarjeta..? Es de 2. Puertas y Es que enfria mucho arriba y abajo nada. Mi esposo le cambió el bimetal y sigue igual. Cabe mencionar q mi esposo no sabe nada de refrigeración y no tenemos algún técnico de confianza. Agradezco
de antemano su respuesta.
los termostatos en las neveras mecánicas por lo general está abajo al costado derecho, pero también están arriba al fondo.
Mi refrigerador no enfria, es un samsung 2 puertas una arriba otra abajo, pero de plano no entendi cual y donde esta el termostato, ya cheque el ventilador y si sirve, me dijeron que lo mas posible es el termostato, pero no tengo idea cual es.
si lleva tarjeta electrónica, es imposible que lleve timer, no se debe cambiar un solo sensor, se tiene que cambiar todo los sensores.
Hola buenas tardes
Me pueden decir donde se localiza el taimer de rifregerafor whirlpool mod. 8WRT15HEVS, el problema es que no deshiela se le cambio tarjeta, un sensor que va incrustado en medio del panel donde enfriacque esta localizado dentro del congelador, hace lo mismo que con la tarjeta vieja, revise la resistencia y si funciona, tambien probe los otros dos sensores que uno va agarrado en el tubo donde entra el gas al serpentin y el otro que segun se llama de sensor ambiente que los tres sensores paresen como cigarrillos. La verdad ya me canse de meterle lana a ese refri, alguien me puede ayudar.
entonces si enciende pero no tiene gas, se tiene que revisar si hay gas para eso se tiene que hacer pruebas.
Hola me gustaría saber por que mi nevera convencional no enciende pero él compresor sé calienta y sé escucha un ruido en la tubería del congelador
cuando el refrigerador se detenga, mueve el termostato aumentado el frío, es posible que ese es el que anda mal… tenía que haber hecho pruebas para determinar el problema exactamente.
Hola mi nevera se le cambio el bimetal y trabajo bien por varios dias luego dejo de enfriar pero no estaba congelado llame un tecnico y su diagnóstico fue q le faltaba gas pero le cambio una valvula q parece una bala grande y me dijo q recargo por detrás el gas y la rejilla trasera se calienta pero ahora el problema es q cuando descansa dura mas de 2 horas y me dijo q er el timer..lo compré e igual sigue el problema pero no enciende a los 21minutos y ahora me dice q el timer salio malo cosas q no creo y perdi el dinero, ya no se que mas pueda tener la nevera. .me podrias decir q mas otra cosa pueda tener ?
si tiene tarjeta electrónica, es imposible que lleve timer… es posible que sea la tarjeta la que esté mal, tienen que hacer una prueba de banco. podría ser también sensor NTC.
hola amigos tengo un refrigerador lg modelo gmt5690vc el cual presents un problema cuando arranca solo trabaja como unos segundos y se apaga el compresor y el ventilador, me dicen que puede ser el timer pero lo he revisado y no posee timer le realice pruebas a la tarjeta y el rele activa de forma normal y ya no se que pueda estar generando este problema por favor agradezco su valiosa ayuda mi pregunta es este refri utiliza timer y de ser asi donde esta ubicado y de no ser asi que me recomiendas hacer para solucionar por favor agradezco tu valioso aporte
completamente equivocado, los timer solo sirven para encender el motor cada 6 a 10 horas dependerá de la marca y modelo del timer. después de este tiempo el timer cambia a deshielo y enciende la resistencia y se apaga el compresor, en cuanto al ventildor que explicas, me imagina que es el de freezer? si es así este ventilador no tiene manera de cambiar su giro.
Buenos días Juan Luis gracias por toda la información que has compartido, te explico mi problema haber que me puedes indicar, tengo una nevera genera electric de 2 puertas desde hace días note que en la parte de conservador de alimento solo se mantenía frio la parte de abajo desmonte todo hasta llegar al evaporador y note que el aspa gira en un solo sentido (soplando hacia abajo) mi pregunta es, el timer invierte regularmente la dirección de rotación de ese ventilador haciendo que el aire frio baya hacia arriba para pasar por un orificio que está en la parte superior y si es así es posible entonces que el timer este malo??
solo cambia las mangueras que mencionas, es posible que sea el de drenaje.
Tengo un frio no frost de dos puertas Daewoo, se le metio atras un ratón y cuando lo pudimos sacar se había comido unas mangueras de pvc que llevan atrás; lo que trajo consigo que el frío bote agua al piso todos los días….tendrán fotos de la parte de atrás de estos fríos para poder repararlo ….???
De antemano se agradece
puede ser que el freezer tenga aceite dentro, el compresor no comprima bien, obstrucción en el capilar, falta de gas……
tengo una nevera con escarcha que me llena solo la mitad del evaporador que puedo acer
es análoga o electrónica, es posible que sea electrónica.
Hola buenas tardes ojalá me puedas slludarte no localiso donde traeel taimer un Kenmore moderno de 3 puertas
TÓNER??????????
Mi nevera es general eléctrico donde se localiza el tóner es digital
gracias amigo, no olvides compartir mi trabajo.
Con estos consejos y sugerencias, cualquiera puede aprender a reparar neveras, gracias por todos los aportes
esto puede estar pasando porque no descansa la máquina, tienes que tomar nota y verificar qué tiempo trabaja y qué tiempo descansa, es muy importante esto, si se va de largo congelará todo.
Amigo ante todo gracias por la ayuda a la vez comentarle el problema que tengo con un frigider wirpool MODELO WRM30D88EA es que congela en la parte del conservador
en caso que sea una falla electronica tendria q llamar a un tecnico cierto
pues la verdad no se nada de reparacion ni nada de esto solo se q dejo de funcionar solo enciende la luz
yo creo que desde ya debes llamar un técnico, de lo contrario será imposible que lo soluciones.
no pensaste en la posibilidad de que sea una máquina electrónica? tiene termostato?
Hola tengo un refrigerador mabe nofrost RML250 pero no se donde se encuentra el timer y mi refri no funciona lo enchufo y solo enciende la luz ojala me puedan ayudar gracias
Buenas noches, yo tengo un congelador vertical electrolux y hoy lo estaba limpiando por dentro y comenzó a pitar por tener demasiado tiempo abierta la puerta, pero no le hice caso y seguí hasta acabar y ahora resulta que no se quita el pitido, es intermitente pero no para incluso la apago y sigue pitando, todo lo demás se ve bien y no hace ruido raro, sabrías decirme que puedo hacer?… Muchas gracias.
Hola, le comento mi refri es marca mabe no frots, y mi problema es que no enfria ni congela, ya se le cambio el bimetal y la resistencia, pero sigue igual, sera acaso el timer, pork cuando lo conecto y jala luz se escucha un clip cada deteeminado tiempo, porfavor si puediera orientarme..se lo agradezco
Hola, le comento mi refri es marca mabe no frots, y mi problema es que no enfria ni congela, ya se le cambio el bimetal y la resistencia, pero sigue igual, sera acaso el timer, pork cuando lo conecto y jala luz se escucha un clip cada deteeminado tiempo, porfavor si puediera orientarme..se lo agradezco
si es electrónico, lógico que ya no tenga timer. pero a todo esto, cuál es el problema del refrigerador?
saludos.
amigo mi nevera no frost sansung es electrónica es posible que no use time por que lo busque por todos lados y nada asta desarme la parte del termostato y nada le agradecería su ayuda el termostato es electrónico e tarjeta y la nevera al lado del motor tiene tarjeta tan bien y no le veo por ningun sitio timer
amigo trata de no dejar comentarios sobre el mismo tema en otros vídeos, ya respondí el anterior que dejaste.
saludos.
como saber cuando un compresor de neveras usa relay t.c.p o reley de electro macnectico
Muchas veces he explicado que cuando un refrigerador tiene tarjeta electrónica ya no es posible que lleve termostato no timer… tienes que revisar adecuadamente tu refrigerador y determinar si es electrónico o manual. tienes en este informe 5 lugares donde posiblemente este el timer, si apesar de eso no lo encuentras es mejor que busques un técnico.
saludos.
hola juan luis, me indicas por favor donde se localiza el timer de deshielo y la tarjeta electronica de un MABE RMT 91. Quiero agradecerte todo el apoyo que nos das con estos consejos, fotos y vedeos. Saludos Cordiales. Enrique Ecatepec estado de México.
en el canal de youtube ya te explique para que es importante los sensores… aquí te explico cuando deben medir: por lo general los sensores son de 5Kohmios o 10Kohmios dependerá del fabricante. esta medida es en ambiente normal, pero cuando empieza a enfriar este valor cambia y aumenta.
saludos.
olá fallaseletronicas, jo queria saber como probar um sensor de temperatura de una nevera no frost, e qual es el valor em ohmios que debe mostrar en multitester ?
Si, es muy común encontrar ese detalle en las nuevas refrigeradoras…. suelen hacer un testeo del sistema, a veces se demoran 2 y 5 minutos hasta verificar si todos los componentes están en buen estado, si la puerta esta cerrada, si los sensores están bien en su resistencia, censan todo el sistema antes de encender.
saludos.
Muy buen aporte para los que no tenemos experiencia en el tema, excelente me ocurrió una vez con una mabe y no lo encontré. por si acaso tienes publicaciones sobre refrigeradores con palca electronica, no conozco muy bien la arquictectura de estos aparatos, y funcionamiento; por ejemplo la rutina que maneja cuando arranca, me pasó con una whirlpool se demoraba en arrancar y yo pensaba que habia algun problema pero el refrigerador funcionaba de ese modo y no habia daño n el
