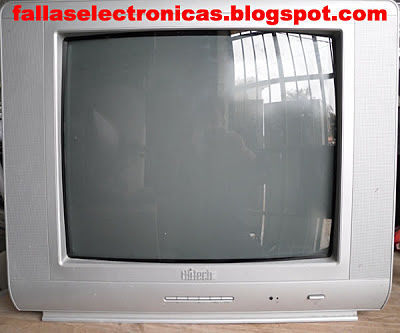

Nos llegó al taller este televisor Hitech CTV-21N07 con un serio problema y era que no podía encender por una descarga ocurrida en la fuente.
Este es el Eeprom o memoria 24c08.
A continuación, dejo el software del Eeprom
utilizar la pinza removedor de componentes para poner un zócalo de memoria y ser más fácil su comprobación la imagen también muestra su microprocesador el LC863224C (clic en las imágenes para expandir).

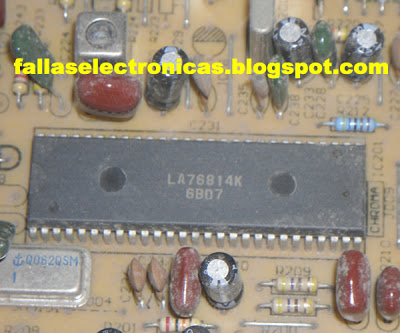

Su jungla es el nº LA76814K. Para aquellas personas no tengan conocimiento de lo que es la jungla en un televisor, es un integrado que cumple diferentes funciones (e ahí la cantidad de patas que tenga), ya sea Fi de video,pre de video, croma, osciladores vertical y horizontal, etc.

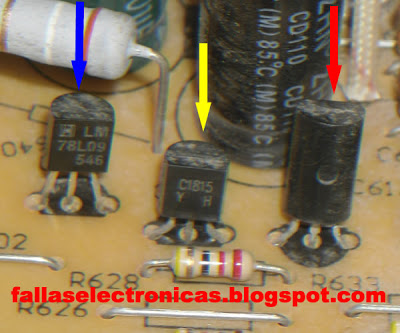

Para que se puedan ubicar mejor el sistema de encendido de este televisor, les explico un poco como funciona…. estos 3 transistores, son los que prácticamente hacen el sistema de encendido…. la flecha amarilla es un transistor npn (c1815) que recibe un pulso a su base proveniente del microprocesador y este a su vez entrega un voltaje y polariza el transistor pnp al que tiene la flecha roja, el cual va entregar 12 voltios al CI 78l09 el que tiene la flecha azul, que regula el voltaje de 12v a 9v que alimentar al CI jungla, chroma o horizontal.
Este es el microprocesador en la cual con la flecha roja que va dirigido a la pata 7 muestra el voltaje de salida que va al transistor npn c1815.
La flecha amarilla muestra la entrada de los 5v de la alimentación del micro.

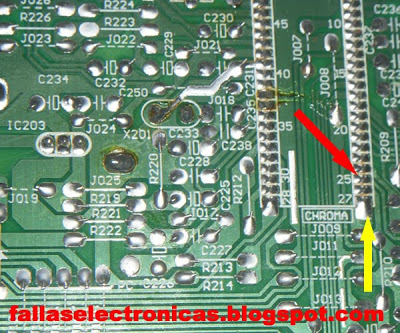

La imagen de abajo muestra con la flecha roja la pata 25 la salida horizontal el pulso que va al driver horizontal.
la flecha amarilla muestra la entrada del voltaje de 9 voltios que viene del CI 78l09 es el voltaje horizontal.
Posdata: Para bajar los archivos deben hacerlo de la siguiente manera:
Abren el pony luego van a archivo en la parte superior izquierdo del pony,
Les va a salir el menú y dice abrir archivo de dispositivo, y luego clican el archivo bajado…. eso es todo.
Tienen que ver que tipo de extensión tiene el archivo , osea si es .e2p ó .hex si el pony lo rechaza tienen que cambiar el tipo de extensión, esto viene abajo donde se pone el nombre del archivo.
