Llegó al servicio técnico este televisor TECMUN, modelo TEC-2102M, el cual vino muerto, solo encendía la luz roja.
Este es la nomenclatura de la tapa posterior.
La jungla es el LA 76812 su alimentación horizontal es la pata 8 y su salida horizontal es la pata 27 es por donde sale el pulso para el driver horizontal…. entonces cuando hagan su revisión empiecen por estas 2 patas.
Este es el regulador N552, se trata del KA 7805 es un CI regulador de 5voltios, el cual va alimentar al CI jungla, por la pata 8.
El microprocesador es el LC863232B…. su alimentación lo recibe por la pata 12 y es de 5voltios…. y su pulso de salida es la pata 7.

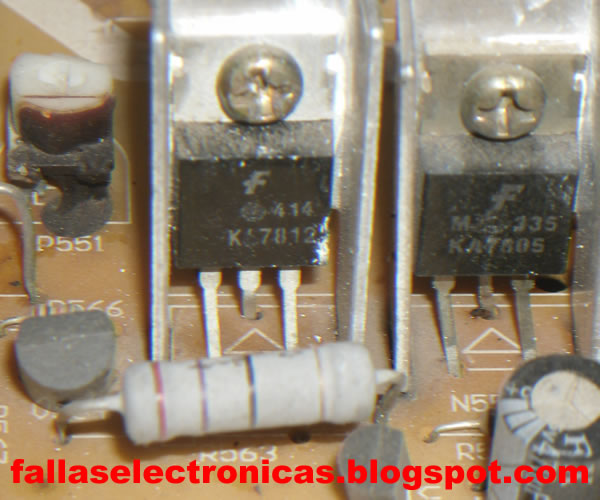

Aquí tenemos los 2 reguladores responsables del encendido del televisor…. el regulador de 5v tiene constantemente voltaje desde el momento de enchufar el tv, dándole previamente pulso al SW máster….este regulador de 5v alimenta el micro…. y el otro regulador de 12v es el que va alimentar la jungla, recibe el pulso a través de 2 ó 3 transistores que viene del micro…. al costado del 7812 está un transistor de espalda se trata de un Bxxx por lo tanto es un PNP, este transistor es el responsable de hacer arrancar el 7812, y este a su vez el regulador 552 de 5v que a su vez alimenta la jungla.

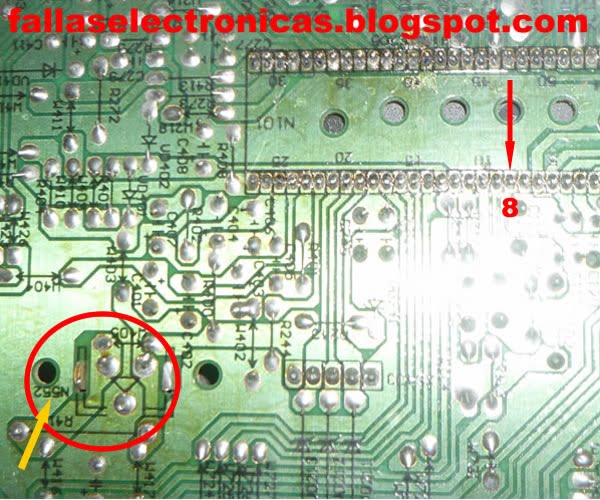

En la imagen muestro el regulador 552 y la pata 8 de la jungla…. les menciono todos estos puntos para que cuando no arranque el televisor que están reparando, sepan por dónde encaminarse, Y tengan una idea de que mas hacer.
En la imagen se muestran los CI de audio se trata de CD 5265CS.
Me olvide decirles, cuando no encienda el televisor que están revisando, empiecen por cambiar la memoria… muchas veces entra en protección. Adjunto también el EEPROM, si es que lo necesitan.
PD. Para bajar los archivos deben hacerlo de la siguiente manera:
Abren el pony luego van a archivo en la parte superior izquierdo del pony,
Les va a salir el menú y dice abrir archivo de dispositivo, y luego hacemos click el archivo bajado…. si no abre de esa manera verificar que tipo de extensión tiene el archivo… osea si es .e2p, .hex, …eso es todo.
Los temas a continuación puede que te sean interesantes:
- TV Samsung se prende y apaga | Pantalla intermitente
- ¿Cómo Reparar Control Remoto? | No Funciona (solución)
- Cómo eliminar vhs de un TV | Se apaga
- ¿Cómo usar pony program? Aprende a grabar un eeprom fácilmente ✔
- Tv Philips® no entra vídeo | entrada A/V bloqueado
- TV LG con imagen ancha ✔ | datos del eeprom
- Televisor Tecmun TEC-2102M, no enciende | Eeprom
puedes comprar un control universal con auto scan y hacer la autobusqueda con la misma, te dejo un ejemplo: https://www.youtube.com/watch?v=G_Lj-h3P0Ig
tengo un tv TECMUN modelo TEC-1402M quisiera saber que tipo de control remoto puedo usar … porque con control universal no tiene para esta marca
revisa todos los componentes a su alrededor de los transistores… resistencias y condensadores electrolíticos.
primero tienes que hacer llegar el voltaje a la jungla… luego te preocupas del vertical. no te olvides que debe venir un pulso para que abra el voltaje de 5v… trata de encender con el control remoto… revisa el voltaje de los key y fíjate que no estén pagados y estén saturando el encendido.
Yo tengo un tekno del 14″. Estoy desesperado. Ese solamente enciende el led. Deberia de haber 5v en el ic jungla pero no los tiene. Esos 5 vienen de un regulador de 12vdc. En la.entrada de ese regulador antes esta el emisor de un transistor pnp. El colector tiene los 16 vdc necesarios para que ttabaje el circuito. En la.base del transistor estan los 16 vdc. Ahora el.transistor se satura pero el voltaje en el.colector.tiene una caida de tension enorme hasta 0.7 vdc. Ademas pasa lo mismo en otrl transistor pnp que alimenta los 24 vdc para el.circuito vertical pero cuando se satura el voltaje decae hasta 1.30 vdc. Los transistores los medi y estan bueno. Ademas tenia otros nuevos y se los cambie pero nada. Hice una prueba de unir la base con el emisor para que se alimentars el ic jungla y el vertical pero el tv enciende solo con una linea vertical en la pantalla. Le.cambie el.vertical y no funciona. Que hago colegas?
Muchas gracias por sus datos.. Disculpen, alguien sabe q control remoto es para ese modelo.. Estaré muy agradecido x sus palabras
mi wsp es +51977519614
muy buena las informaciones gracias DIOS lo bendiga diego de medellin colombia
BUENAS TARDES TENGO UN TV TEKNO DE 14 TARATA DE ENECENDER Y SE APAGA
Buenas amigo esta chevere tu pagina un saludo desde la merced chanchamayo …..mi pregunta es si por casualidad te acuerdas el numero del eeprom que lleva este tv TECMUN-MOD:TEC2102M por que no graba bien en el 24C04 pero si lo graba en el 24C16 haber si me das una mano gracias espero su respuesta
hola colegas espero que me puedan ayudar, el probrema que tengo es con una TV CT-F2935s en la que la imagen se ve alargada. ya cheque los voltajes de la fuente de alimentación y son correctos esposible que la eeprom no funcione correctamente
Hola Juan Luis. Sabes que cambié opto, diodo zener autoprogramable TL431LP. Hasta ahora no arranca la fuente, pero a continuación voy a cambiar los diodos y condensadores del primario, incluida una resistencia de 24 M. que cierra circuito con tierra hot, que supongo le faltará al otro devanado en el primario, para cerrar circuito. Mi multímetro solo mide hasta 20 M y esta tiene 24M. No sé si estará mala, pero igual la cambiaré. Bueno, seguiremos en contacto.
Agradezco tu pronta comunicación. Es muy valiosa tu información. Sí, estoy dudando mucho del opto acoplador, porque he hecho las mediciones que detallas y todo está en buenas condiciones (o por lo menos, aparentes buenas condiciones). Haré este cambio y te comentaré. Gracias
Entonces centra tu atención en el primario de la fuente, revisa pieza por pieza en esta zona empieza por las resistencias tienes que medirlo con un multitester digital, regulador, oscilador, sustituye el opto acoplador… no lo midas, por ultimo… el capacitor de fuente y el chopper.
Saludos.
Buenas tardes. Retiré el EEPROM y no enciende. Había cambiado ya el vertical, antes de que se apague totalmente y además cambié el switch de la fuente de poder y nada. llega voltaje al integrado switch, pero al parecer no oscila y no hay voltaje obviamente en el secundario. Agradeceré alguna información adicional
Gracias Juan Luis. Haré lo que me indicas y luego te comentaré.
Osger…
Primero retira el Eeprom y enciende el tv sin Eeprom, debería encender. Si, no enciende haz revisiones básicas en la fuente el secundario de la fuente.
Comenta para seguir.
Buenas tardes. Buen foro. Tengo un Tv TEKNO PA5423N, que le cambie el eeprom por problemas de voloumen que aparecia otras cosas en vez de bajar el volumen. Funcionó, pero con problemas de vertical y después de un momento se apagó todo el tv, pero hay led de encendido. Puede una falla en el eeprom dejar bloqueada la fuente de poder?
Me gustaría miguel, que nos expliques mejor el problema de tu tv para poder explicarte o darte el alcance de algún tip, pero de todos modos suerte con el tv.
Saludos.
muy bien por compartir estos pasos a seguir en la reparacion de este televisor, pues tengo un tv jwin modelo jv-tv8025,presenta falla parecida, ya que revisado fuente se encuentra bien, salida horizontal bien, seguire los pasos indicados espero encontrar la falla, quedo agradecido por su valiosa orientacion, le escribo desde colombia putumayo, miguel
