Hola Juan Luis buena tarde, ayer resolví la falla de un tv LG 21FG5RL-L4, el cliente
me dijo que se le fué la tinta por no se ve bien los colores. Al encender note que no tenía brillo, pensé… solo es de aumentarle brillo desde el flyback, pero no fue así…
me dijo que se le fué la tinta por no se ve bien los colores. Al encender note que no tenía brillo, pensé… solo es de aumentarle brillo desde el flyback, pero no fue así…
Entonces hice mediciones.

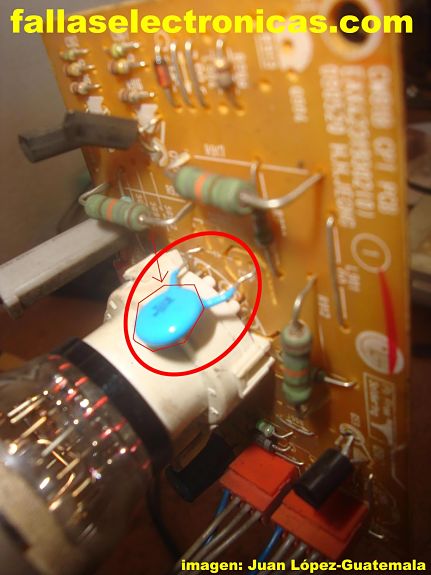

Todo estaba bien, cambié zócalo de la pantalla y hasta quería cambiar pantalla finalmente probé cambiando el condensador de poliéster c908 físicamente estaba bien y eso fué la solución.
Comprobé con el capacímetro marcaba bien, solo falto probarlo con medidor de ESR posiblemente perdió resistencia.
Te envío estos datos por si lo puedes colocar en tu blog mas de alguno le servirá, adjunto fotos del antes y después de la falla.
……Nuestro amigo nos envía una imagen del microprocesador para compararlo si tenemos este mismo problema…..
Los datos del Eeprom lo podemos bajar de aquí
Saludos cordiales Juan R. Lopez De Palín, Escuintla Guatemala
…un agradecimiento especial a nuestro amigo por compartir sus
experiencias…
experiencias…
No comentas si probaste en la entrada de video, si pasa lo mismo el problema no esta en la etapa de RF
revisa los 180v, los 12v de la pantalla, la falla podría estar en el chroma, video, pero no necesariamente la jumgla sino un dispositivo como una resistencia un diodo de cristal.
hola buenas tardes compañeros tengo un tv lg modelo 21fg5rl-l7 con el problema que lo enciendo y sin meterle la señal de cable hay buena brisa pero al ponerle el cable solo se escucha pero no hay señal solo le salen lineas como de barrido vertical y ya cambie selector ya cambie el integrado de frecuencia ya le cambie micro y sigue igual les agradeceria alguna ayuda
podría ser filamento de la pantalla o algún voltaje que no le este llegando a la pantalla.
Hola buenas tardes tengo una tv LG de esta de la que hablan ese modelo lo que pasa es que la deje de usar por un mes y al encenderla no da imagen se escucha pero no tiene vídeo
hola , tuve un problema similar y lo que resulto fue el cinescopio dañado. puse en practica un viejo truco para reactivar el cinescopio ( esto es cuando no tiene uno un reactivador de cinescopios) y el método es el siguiente: puentea los filamentos ( pins 4 y 5 ) con un alambrito o si tienes caimanes mejor… después puentea los katodos y los conectas a masa o tierra o chasis… dejas solo g1 y g2… enseguida tomas un receptor de blanco y negro ( puede ser de 10, 12, o 13 pulgadas y le pones un puente del chasis del tv. blanco y negro al chasis de la tv. a color y conectas la tv en blanco y negro a la alimentación (120 volts) y tomas el cable del ánodo (hay que retirarlo) y lo acercas a las g1 y g2 del cinescopio de tu televisor y vas a ver como se producen unas descargas dentro del cinescopio de color… con 3 o 4 veces que hagas esto es suficiente , apaga la tv blanco y negro, retira todos los puentes y enciende tu televisor y veras como se reactivo y tiene que aparecer buen brillo y contraste.. tal vez sepa este truco pero a mi me ha dado buen resultado. hágalo y comente como le fue….no tenga miedo, no va a pasar nada.. hay que tener cuidado al tomar el cable del chupón nada mas.
amigos tengo uno igual y al encenderlo solo me aparece BLOQUEADO ayúdenme por favor no se como desbloquearlo.
Gracias por lo del condensador, tengo esa falla en tv LG los colores son pobres y creo que esa es la falla ya que en pocos instantes recobra el brillo y los pierde
Es imposible!!! Bueno… Pues no sé de qué manera agradecerles sus aportes, sus opiniones y consejos. Me llegó un TV con la marca y modelo en cuestión con el probrema de ausencia de brillo y ya me había quebrado la cabeza tratando de encontrar el problema; pero buscando ayuda llegué hasta esta página y tomando en cuenta las opiniones, fuí directamente hasta ese condensador de poliéster que mencionan (c 908), le desconecté una terminal, encendí el TV y ¡sorpresa! prendió con su brillo normal. Ahora sólo me resta sustituir ese condensador y la falla estará resuelta. Sólo tengo una duda: ¿Qué función tiene ese condensador, si al desconectarlo, aparentemente el TV funciona correctamente? Si alguien pudiera responder a mi pregunta, infinitamente agradecito. Saludos a todos y nuevamente un millón de gracias por tomarse el tiempo para opinar y compartir. Bendiciones.
perdón la72703 alguna ayuda gracias…
amigos tengo un v parecido y solo sintoniza un canal y no cambia a ningun otro…. tengo dudas con un ic 7472703.. puede ser
ola Dios les bendiga en ete mobmento estoy reparando la tv lg que tiene un fallo similar al de las immajenes que se be borrosa y no dse be el video solo allejos se logra ber los logotipos osea el menu o los numeros de donde uno canbea o da bolumen esos si se ben aya a lo lejos y nesecito saber que estara bloqueando el vide o sea la vista clara vendiciones sigan adelante cristo les ama
Ramon, revisaste este condensador mencionado en este post. revisa voltajes del zocalo de la pantalla: 180v, 400v sgreen, etc.
saludos
Saludos, dicho condensador es de alto voltaje (2kv=2000volts) y lo que le ocurre es que se le perfora la aislación, volviéndose resistivo (se "pone" en cortocircuito llevándose hacia masa la tensión de "screen", pues justamente va conectado entre el cable de screen del flyback y masa. Lo que tenemos que medir es el voltaje de screen en este punto y si es menor a 400Volts (y no aumenta al mover el ajuste de screen del flyback)seguramente está en fuga el condensador. O simplemente prueben a quitar uno de los terminales del condensador del impreso y enseguida tendrán imagen. En algunos casos puede ser un corto interno en el tubo debido a fugas en flyback, saludos desde Uruguay, Sergio.
