Falla de tarjeta electrónica en lavadora Mabe®

Cómo reparar lavadora Mabe qué gira para un solo lado ☺ Solucionado ✔⇐.

Reparación de lavadora Mabe

En esta oportunidad veremos esta lavadora Mabe que nos llegó debido a que cuando se conectaba a la red eléctrica empezaba a centrifugar sin aplastar nada, ni programar.

Las fallas comunes en las lavadoras modernas se originan en la tarjeta electrónica, y esto puede ser por muchos factores externos  como en este caso.

Cuanto más tiempo pasa, los técnicos no vamos dando cuenta que máquinas y que aparatos realmente están dentro de las mejores, y esta máquina de lavar está entre las peores a pesar de tener una buena presencia.

Como dirían los amigo de otros países “es muy parecido” porque más se preocuparon en diseñar el aspecto y no la parte que se necesita de una lavadora, es decir, que la máquina realmente sea fuerte duradera y de buen funcionamiento.

lavadora mabe no funciona

Placa electrónica de lavadora Mabe

La flecha roja nos muestra la caja donde viene introducida la tarjeta electrónica lógicamente para protegerla del agua, pero de lo que no fue protegida es lo que verán en las siguientes imágenes.

tarjeta electronica de lavadora mabe

Abrimos un poco la caja blanca mencionada para verificar si tiene algún tipo de bichos, desagradable fue encontrar el gabinete de la tarjeta llena de cucarachas de alcantarilla.

Cucaracha en lavadora Mabe

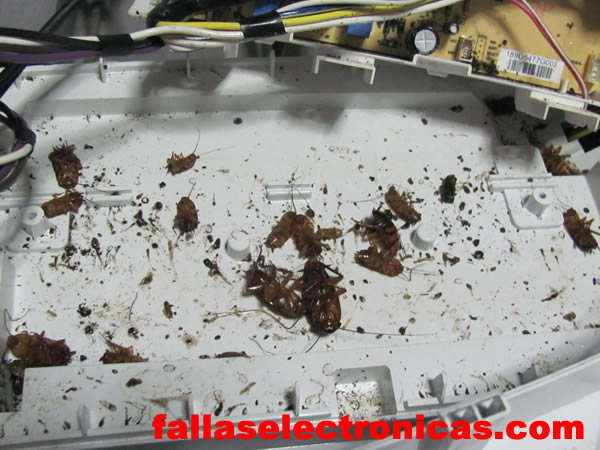

En la imagen de abajo podemos apreciar la cantidad de estos bichos y los daños que ocasionaron, pero llegar a ese extremo de descuidar esta máquina si que da qué pensar del dueño(a).

Estos insectos causan daños graves al artefacto porque sus desechos son conductivos y suelen causar cruces electrónicos.



como solucionar tarjeta electronicainsectos dentro de la tarjeta
los daños que ocasionan las cucarachas en lavadora



Reparación de lavadora 9.9.9.8.0.7.7.2.9 en todo Lima y Callao.

En la siguiente imagen tenemos la tarjeta libre de bichos y limpio para revisarla y ver dónde está la falla, esta placa se limpió con disolvente bencina, podemos aplicar alcohol isopropílico.

No olvidemos que, vino porque al momento de conectarla a la red eléctrica entraba en funcionamiento el centrifugado, es decir giraba hacia un lado sin parar.

Lavadora Mabe gira para un lado en vídeo

En este vídeo podemos apreciar la falla la cual tratamos en este post y al cual le daré solución.



tarjeta electronica de lavadora mabe

Lavadora Mabe trabaja directo

En la imagen de abajo tenemos una circunferencia encerrando a dos IC (circuitos integrado), cuando estos dispositivos se alteran ocasionan que el motor gire hacia uno de los lados. Pero en esta oportunidad está bien.

Estos IC, son los encargados de amplificar la señal que viene del microprocesador hacia los triac.

En esta misma imagen podemos apreciar que uno de los triac (flecha rosa), está reventado, ocasionando aparentemente la falla.

Estas lavadoras suelen venir con otra marca, pero son completamente idénticas a la Mabe, tal como muestro en el siguiente enlace la cual es una lavadora Easy que gira para un solo lado y fue compartido por nuestro amigo Oscar de México.

no enciende placa de mabe

Reparación de tarjeta electrónica a lavadora Mabe

Haciendo el testeo y comparándolo con el otro triac que se encuentra bien podemos claramente verificar que efectivamente la falla se origina en este dispositivo.

A continuación, tenemos el triac que está en buenas condiciones. Se trata del BTA16-800CW, aparentemente de 16 amperios.

Quiero mencionar cuando la falla se presenta solo en lavado y la lavadora realiza normal el centrifugado la falla puede estar en el sensor de movimiento del motor, tal como muestro en este enlace.

triac de tarjeta de lavadora



Triac de tarjeta de lavadora

En la tienda donde compró los dispositivos electrónicos pregunté si tenían este dispositivo, pero la sra. que me atiende me dice que no lo está importando porque están llegando de malísima calidad que en varias oportunidades le devolvieron el repuesto y por tal motivo ya no lo estaba vendiendo.

La Busqué en otros proveedores y no lo tenían, me hacía suponer que no lo tienen porque estaba viniendo “bamba” “piratas”.

Entonces decidí buscar dentro de mis tarjetas electrónicas antiguas si había alguna que la podía reemplazar, conseguí una tarjeta DAEWOO (antigua), dentro de ella venía el BCR12PM, entonces decidí comparar:

BTA16-800CW triac de 16 amperios a 800v.



BCR12PM triac de 400v a 600v la diferencia que es coreano y antiguo, eso le da más garantía y resistencia.

reemplazo de triac para lavadora mabe
