Cuando estas lavadoras Mabe no lava ni centrifuga, por lo general la falla se encuentra en la caja de trasmisión o cárter, para ello debemos hacer una revisión visual y determinar en qué condiciones se encuentra dicho repuesto.
Inclinamos de costado la lavadora, lógicamente previamente colocando un cartón o frazada, para no estropear la pintura.

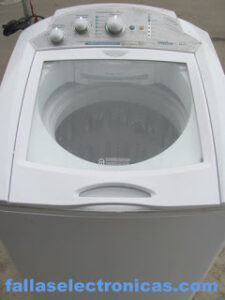

Las primeras imágenes les muestro como referencia para que vean de qué tipo de máquina trataremos esta vez. Es una Mabe System 4.0 de fabricación mexicano, llamado también Amazon.
Después de inclinar la lavadora hacia cualquiera de los costados procedemos a revisar manualmente. Como verán ya retiré la faja o correa de transmisión.
¿cómo revisar lavadora Mabe?

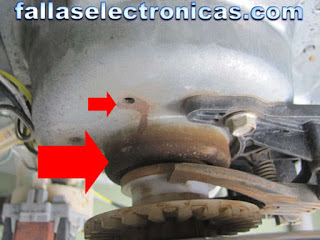

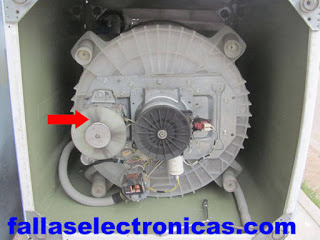

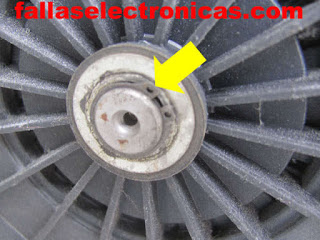

Tenemos una flecha que nos muestra signos de haber circulado agua por la polea del motor, esto quiere decir que es una de las muestras a simple vista que la caja de trasmisión tienes desgaste. Para cerciorarnos que está mal procederemos a seguir revisando.
En este link les dejo la manera de revisar una lavadora Mabe cuando lava pero no centrifuga.
Para cualquier servicio técnico en Lima, puede llamar 9 9 9 8 0 7 7 2 9
¿Quitar transmisión de lavadora Mabe?
Como estamos seguros y convencidos que nuestra intuición es la acertada procedemos a desmontar la caja de transmisión para hacer la sustitución de la misma.

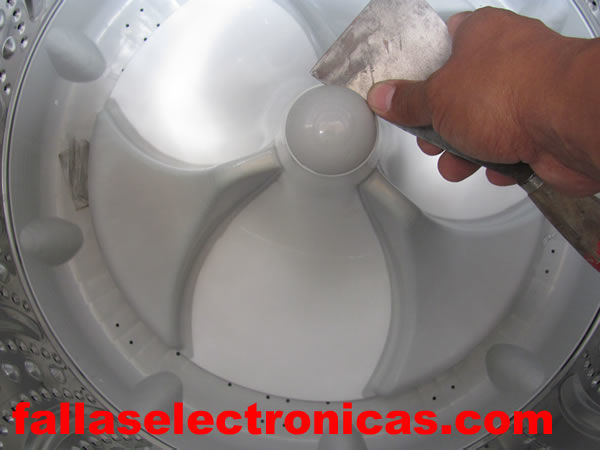

Para ello, empezamos retirando la paleta o mariposa, como vemos en imágenes con una espátula retiramos la tapa que protege al perno que sujeta dicha paleta.
Qué hacer cuando una lavadora Mabe solo gira para un sólo sentido.

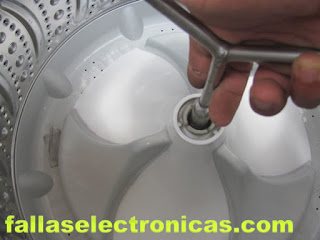

Con una llave o dado retiramos el perno central, tal como se muestra en imágenes.
Retirado la mariposa o paleta, debajo encontramos la tuerca que sujeta el tambor donde se coloca la ropa.
¿Cómo quitar tina de lavadora Mabe?

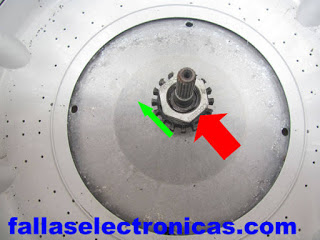

En la cual viene impreso en bajo relieve la palabra “LOOSEN”, que significa AFLOJAR” y, una flecha que indica hacia dónde se afloja. Esto es muy importante de tener en cuenta debido a que muchas veces queremos retirar las tuercas sin previamente revisar, cometiendo el error de ajustar en vez de aflojar.

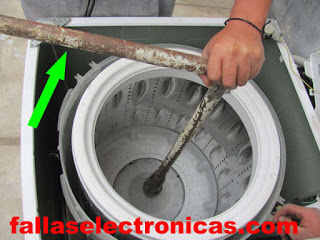

Dejo una flecha verde que indica hacia donde se debe aflojar. Es decir, entonces que esta tuerca sale (se afloja) de manera horaria. Es decir que para aflojar y quitar la tuerca lo debemos hacer diferente a las lavadoras como Samsung, LG.

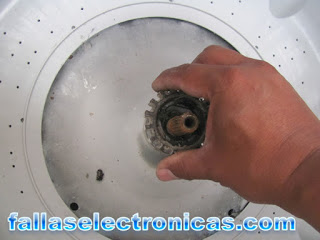

Retirado la tuerca, quitamos el tope y contra huacha o arandela del tambor.
Con la ayuda de dos compañeros retiramos el tambor para ello nuestros colaboradores debe sostener en el aire el tambor, colocamos el perno que sujeta la mariposa para no malograr o expandir el eje y no quiera salir después.

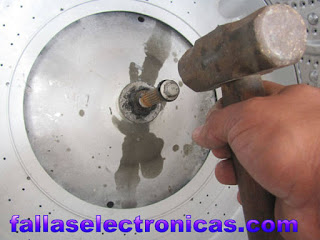

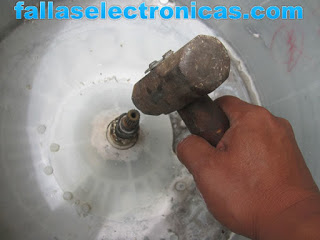

Previamente a esto debemos aflojar, para ello aplicamos liquido de freno, aceite de refrigerador o, lo podemos calentar.

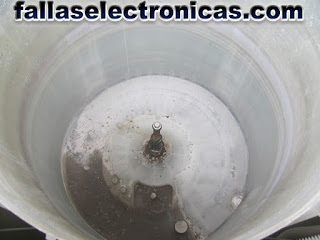

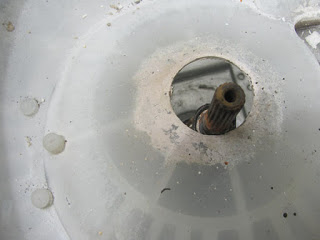

En la imagen de abajo es como nos debe quedar después de quitar el tambor.
Para continuar con nuestro desmontaje de la lavadora Mabe procedemos a retirar todos los dispositivos de la parte baja de nuestra lavadora.

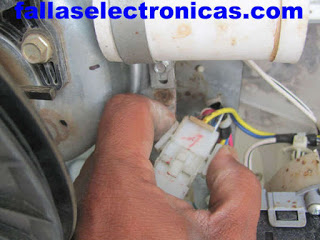

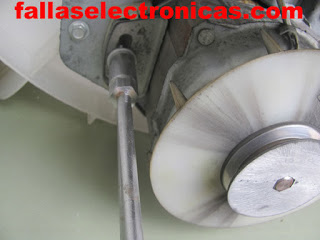

En la siguiente imagen podemos ver que retiramos el motor y toda la conexión eléctrica de la lavadora.

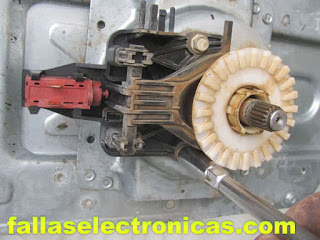

Para desmontar la caja de trasmisión procedemos quitando el seguro de la polea de la caja de transmisión tal como nos muestra la flecha amarilla.
Retirado la polea procedemos a retirar el sistema de enganche, este sistema es el encargado de enganchar para que la lavadora entre en centrifugado, este sistema sólo está sostenido por dos pernos, que debemos retirar para que no sufra daños al momento de retirar la caja de trasmisión o cárter.

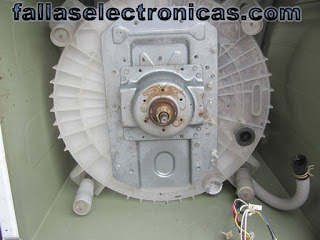

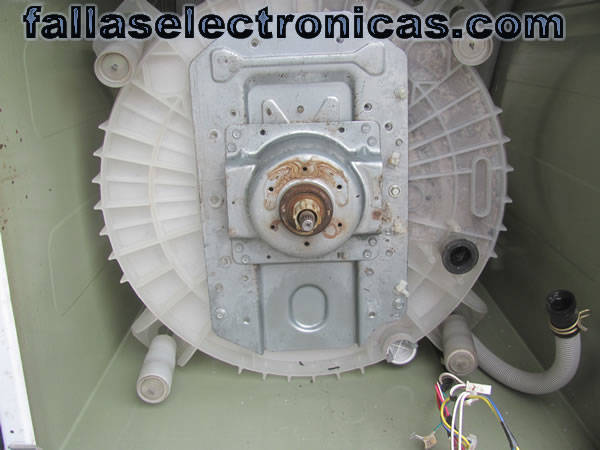

En la imagen de abajo podemos notar que la caja de transmisión está completamente libre y lista para ser retirada, tiene entre 16 a 22 pernos que la sostienen a la tina las cuales fueron retiradas en su totalidad.
¿Cómo quitar la caja de transmisión de lavadora Mabe?
Después de quitar todo lo que podría estorbar al momento de retirar la caja… procedemos a efectuar pequeños golpes en el eje para que se suelte.
Las imágenes de abajo son más que elocuentes.
De esta manera es como retiramos la caja de este modelo de lavadora, para el cambio solo tenemos que armarlo según como hemos ido desmontando.
Hemos visto muchos temas sobre estas lavadoras Mabe, he incluso hemos demostrado que vienen en diferentes marcas con el mismo mecanismo incluso las mismas fallas.
Estas lavadoras presentan un sin número de fallas, es necesario conocer sobre estas maquinas ya que hay muchos técnico que se traban y ya no saben qué más hacer.
Hay usuarios que también tienen un poco de conocimiento y desean arreglar ellos mismos su máquinas y así ahorrar algo de dinero. Bienvenido cada uno de ellos, además es sorprendente ver a personas que no han ido a aprender sobre lavadoras pero que destreza tienen para solucionar las fallas.
Lavadora Mabe solo gira sin parar en vídeo
Porqué una lavadora Mabe gira sin parar? es una gran pregunta y la mejor manera explicar como solucionar esta falla en estas lavadoras, lo explico en este vídeo, todo paso a paso. puedo ir adelantando que el problema se da en la tarjeta electrónica.
Aquí le dejo un vídeo sobre la reparación de una lavadora Mabe.
