Cómo probar reloj de nevera no frost, como medir sus contactos ✔ ⇐
Cuando los clientes traen al taller su refrigerador no frost, nuestro cerebro vuela y se imagina miles de cosas que podrían estar fallando y entre ellas está el TIMER. En esta oportunidad le voy a explicar que es el timer y cuál es su función.
¿Qué es un timer de refrigerador no frost?
El timer es un dispositivo principal de una refrigeradora no frost, este mecanismo es como si fuese el cerebro de la máquina, es el encargado de energizar al motor y a la resistencia en su debido momento, pero nunca a los dos al mismo tiempo. Cuando el programador energiza al compresor, este lo hace entre 6 horas a 12 horas dependiendo del tamaño del refrigerador y el timer que estén usando.
Después de este tiempo de trabajo del compresor, hará el cambio hacia la resistencia para el descongelamiento y esto lo hará entre 10 minutos a 25 minutos. Realizando todo este proceso como un reloj, no se llenarán de hielo los ductos encargados de la distribución del aire frío, por lo tanto, no se tapará de hielo el sistema.
Los timer (reloj) cumple una función importante en la refrigeradora, estos dispositivos fueron reemplazados por las tarjetas electrónicas. Con la modernidad de los artefactos empieza la nueva distribución de las nuevas neveras electrónicas.
En la imagen de la derecha podemos ver un programador como también se le puede llamar a estos componentes. Podemos apreciar dos flechas: una de color verde, que vendría a ser los conectores eléctricos de entrada/salida de energía y la flecha amarilla que nos muestra la perilla de sincronizado, es decir, el que se usa para dejar a punto y empiece a trabajar.
¿Cómo conectar timer de nevera?
Según su nomenclatura se trata de un timer de 220vac a 240vac 50/60Hz. Esto varía de acuerdo al país, ya que no en todas las localidades tenemos el mismo voltaje, entonces en otros lugares se usarán 110vac. Su periodo de giro total dura 6 horas 40 minutos según los datos que trae; su defrost (descongelado) dura 12 minutos, esto ante el hielo formado dentro de las más 6 horas de trabajo del motor, lógicamente con su respectivo descanso que hace el termostato y que por lo general es entre cada 10 y 30 minutos.
Cómo conectar un Timer para nevera marca Pacific Controls
En la imagen podemos apreciar la posición de los conectores, como se darán cuenta no es ordenado.
- Conector 1, línea directo de la energía, es la bobina de este aparato, la encargada de hacer funcionar.
- Conector 2, energiza a la resistencia para el eficaz descongelamiento a través del fusible térmico y el bimetálico, la energía llega hasta la resistencia.
- Conector 3, segunda línea de alimentación de energía para este reloj, es decir el otro polo de la bobina y este a su vez es el común para energizar tanto al compresor como al sistema de descongelamiento.
- Conector 4, alimentación de salida para el compresor y ventilado difusor; este punto se desconecta cuando está en funcionamiento el conector 2.
¿Cómo revisar timer de refrigerador?
Para la prueba de un programador de refrigerador es necesario tener un cable de prueba y el testeo se hace de manera muy sencilla pero con mucho cuidado porque se va trabajar con energía viva y es necesario tomar todas las precauciones del caso. Empezamos entonces visualizando la imagen de la izquierda, tenemos allí una flecha azul la cual nos indica el eje principal, es el que nos sirve para poner a punto el reloj, es útil también para probar si está bien nuestro timer.

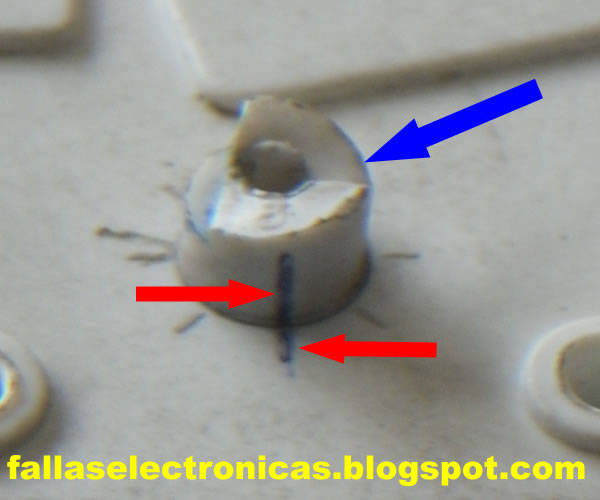

Para probar nuestro timer es necesario marcarlo con un lapicero o pluma, tal como se muestra en la imagen. Las flechas rojas indican la forma como se debe marcar para poder hacer la prueba, es decir, se marca el eje y el cuerpo de este aparato. En las siguientes imágenes verán cual es el motivo por el cual se hace esto.
Como les mencioné antes es sencilla esta prueba pero se debe seguir los pasos para no sufrir lesiones al trabajar con energía directa del toma corriente ni tampoco quemar o alterar nuestro programador al hacer una mala conexión.
Después de tomar todas las previsiones, procedemos con la prueba de este reloj. Cabe mencionar que el modo de conexión que se usa es solo para esta marca y modelo, iré subiendo más temas para otros tipos de timer.

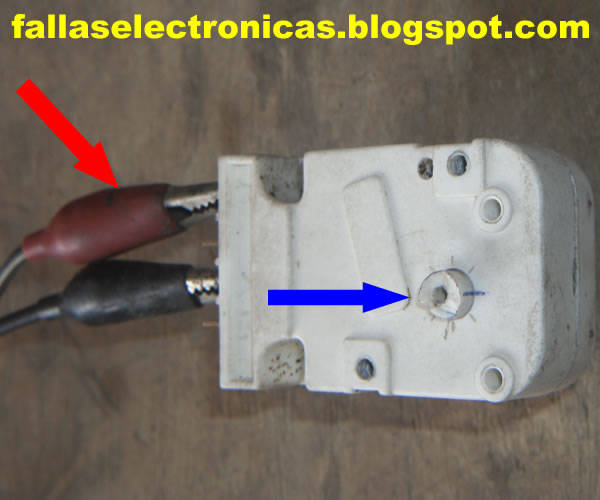

En la imagen de la derecha vemos el programador en plena prueba, usando nuestro cable multiuso lo conectamos a la energía ya sea 220vac o 110vac según sea el caso, no se olviden que se debe conectar al terminal 1 y 3, son las que reciben la energía y van directo a la bobina de este dispositivo.
Al cabo de 40 minutos de haber sido conectado a la energía eléctrica, vemos que nuestro timer está corriendo (girando) eso significa que está en perfecto estado. Pero para verificar bien, es necesario que haga el giro completo y si lo hace 2 veces, mejor.
Para estar más seguro, podemos conectar un bombillo entre el conector 1 y 2 que vendría a ser la resistencia, este es un punto crítico en la cual la mayoría de los timer fallan y con el bombillo podremos saber si este aparato pasa este punto crítico y si lo hace en 2 pruebas estaremos seguros que se encuentra súper bien.
Si es posible se puede dar mantenimiento a estos relojes para ello podemos ver este enlace.
Como verán las dos flechas que indican dónde estaban juntos, ahora se separaron, quiere decir entonces que si se está moviendo.
Cómo probar timer de refrigerador en vídeo
Como ven, la prueba es muy sencilla de realizar. En este vídeo les muestro paso a paso lo que en este post explicamos, es importante verificar un reloj de descongelamiento de un refrigerador no frost porque de lo contrario nos traerá más de un problema, incluyendo la acumulación de hielo y la falta de frío en la parte de abajo.
