Solución de fallas en timer Sankyo | Formas de recuperarlo

Mucha gente me pregunta si los timer son descartables… la verdad, no. Se tiene que hacer descarte y tratar de recuperar… los timer importados de hoy, son de mala calidad incluso peor de los que venían en los refrigeradores. Es por ello que opino, que se debe recuperar… esto es solo mi opinión cada uno trabaja como mejor le parezca.
La reparación de un refrigerador no solo es cambiar piezas, se debe analizar cuál es la falla, que está bien y que no.

Aquí dejo un link como probar estos timer SANKYO

SOLUTION OF FAILURE AS HIM BACK TIMER SANKYO





En esta oportunidad hablaremos de los timer SANKYO, de procedencia americana y fabricado para varias marcas de refrigeradores.
Vuelvo a repetir, esto es solo mi opinión, queda a criterio de cada uno la forma de trabajar, si no les parece, no lo hagan.
Este timer como muchos otros, tienen fallas comunes, las cuales iremos resolviendo.
En la imagen de abajo tenemos 4 flechas las cuales iré explicando:
  1. Flecha amarilla, nos muestra la procedencia del dispositivo… debajo de ella, el voltaje y frecuencia.
  2. Flecha roja, nos indica el interruptor entre el conector 3 y 2, soporta 220vac y una corriente de 5A, en el va conectado la resistencia de deshielo.
  3. Flecha azul, nos indica el interruptor  entre el conector 3 y 4, soporta 220vac y se
    puede conectar un motor de hasta 1/3 HP.
  4. Flecha negra, nos indica la ubicación de los conectores y su respectivo color… el color es opcional ya que el fabricante del refrigerador puede colocar cualquier color.
En la siguiente imagen muestro las dos fallas clásicas de este timer… si se da por estas dos fallas, el timer se puede recuperar de lo contrario es imposible.
La flecha roja, nos muestra el condensador cerámico.
La flecha azul nos muestra los contactores o interruptores.



En las siguientes imágenes iré resolviendo la forma de dar solución a este timer… quiero aclarar que estos timer solo se pueden dar solución un sola vez, una segunda reparación no es recomendable debido que ya no soporta y se altera rápidamente.

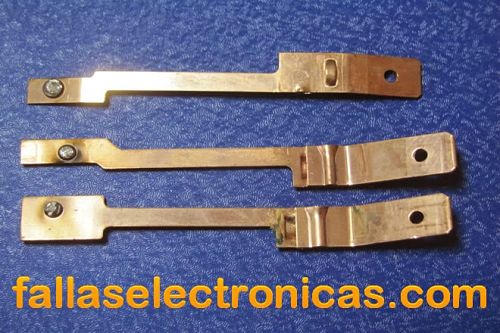

En la siguiente imagen tenemos los interruptores tanto de alimentación del motor y de la resistencia de deshielo completamente carbonizado…



Esto ocasiona que el timer no de la energía necesaria para que función adecuadamente tanto el motor como la resistencia de deshielo, ocasionando que se acumule el hielo o el motor simplemente no funcione.

Para la solución de esta falla es solo cuestión de limar o lijar con una lija muy delgada… recomiendo en de 480 para arriba.

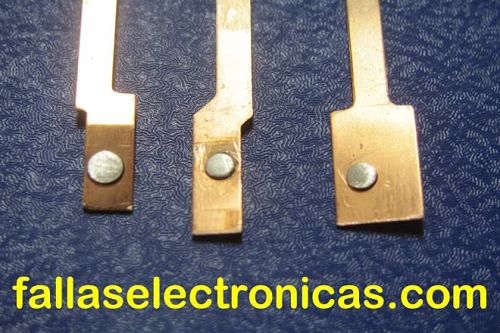

Se debe quitar todo el carbón y nos debe quedar tal cual la siguiente imagen.

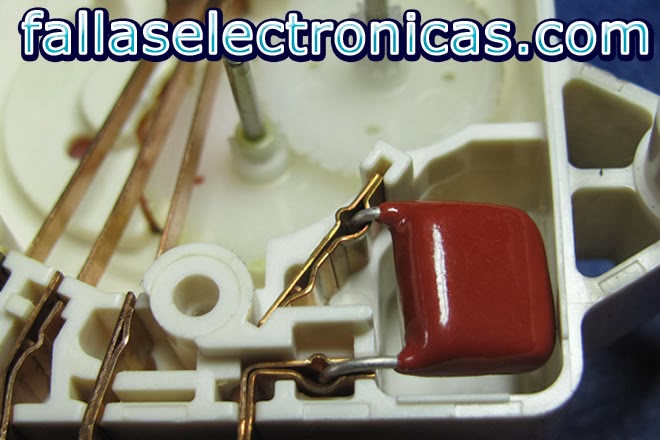

La siguiente falla que presenta este timer, es el condensador cerámico que muchas veces se desvaloriza, es decir, es un condensador  104 que es igual a 100,000 picofaradios = 0.1uf… en muchas ocasiones lo encontré en 56,000pf, 67,000pf, por lo tanto no energiza la bobina del timer adecuadamente y no tiene la suficiente fuerza para girar y caminar el reloj…



Por lo general vienen a 250vac, para mejor soporte de trabajo podemos colocar de 450vac 0 630v tal cual estoy usando en este momento.
